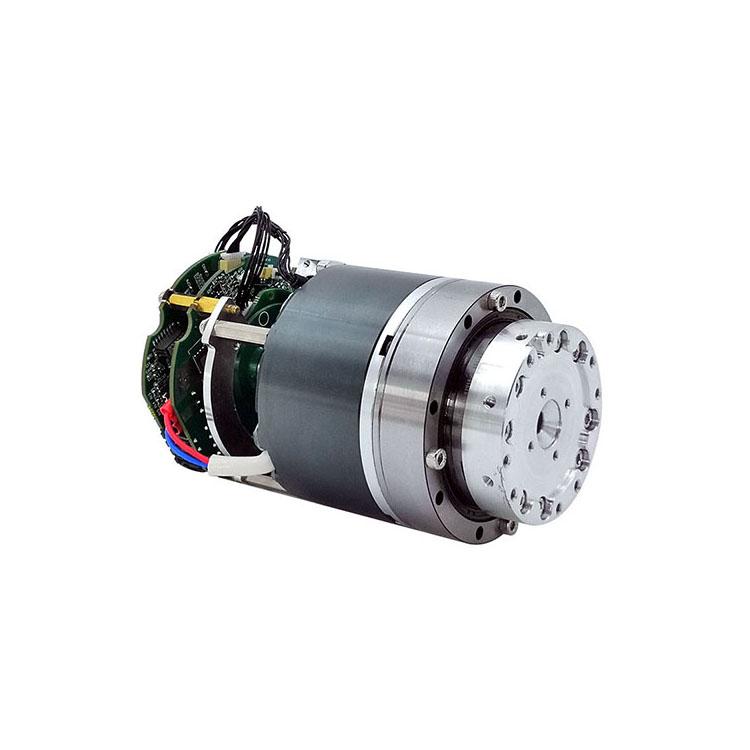

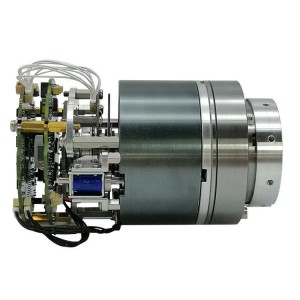

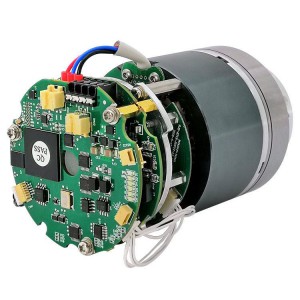

RJU系列關節模組——面向商業、生活服務類應用
一款全新的，有別于RJS系列，RJS-II系列，SHD系列，等傳統外形的機器人關節，而是一款能夠給機器人更多設計空間，和應用領域的關節，客戶可根據自身產品方向，自由定位。
開放友好，操作便捷
• 模塊化設計、緊湊型的新一代關節模組，其重量、尺寸、安裝方式、外觀等相對RJS系列作了大幅優化
• 為客戶后期生產的關節機器人，提供了更多的設計空間，安裝方式的多樣性，也給機器人提供了更廣闊的應用空間
• 根據公司機器人的定位方向，可更自由的定位各種防護等級，同時也給了機器人更多可能
【規格參數】
| 基本性能 |
| 參數 |
單位 |
RJUZ14/RJU14 |
| 啟停容許***大轉矩 |
Nm |
34 |
| 平均負載轉矩 |
Nm |
13.5 |
| 靜態負載轉矩 |
Nm |
21.2 |
| ***大瞬時轉矩 |
Nm |
66 |
| ***大許用彎矩 |
Nm |
41 |
| ***大瞬時彎矩 |
Nm |
80 |
| 額定轉速 |
rpm |
29.7 |
| ***大轉速 |
rpm |
47.5 |
| 電氣性能 |
| 電機額定功率 |
W |
118 |
| 電機額定電壓 |
VDC |
48 |
| 電機額定電流 |
A |
4.2 |
| 峰值電流 |
A |
10.5 |
| 通訊協議 |
-- |
EtherCAT/CANopen |
| 機械性能 |
| 關節重量 |
kg |
1.14/1.47 |
| 關節直徑 |
mm |
70/76 |
| 關節長度 |
mm |
107/117.5 |
| 抱閘 |
-- |
插銷式（UR類型） |
| 輸出端編碼器 |
-- |
17位單圈***值 |
| 電機編碼器 |
P/R |
20000 |
| 減速器速比 |
-- |
101 |
