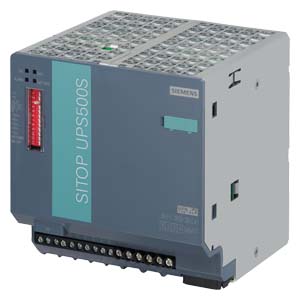

�？� SITOP UPS500S/DC/DC24V/15 A/2.5KWS
SITOP UPS500S 免维护 不间断 电源 配备 USB 接口 基础设备 2.5 kWs 输入：24 V DC 输出：DC 24 V/15 A 防护等级 IP20 *EX 批准不 可用* |
| 输入 |
| 供电电压 DC 时 额定值 |
24 V |
| 电压波形 在输入端 |
DC |
| 输入 电压范围 |
22 ... 29 V DC |
| 可调整的电压动作值 用于接通缓冲区 预置 |
22.5 V |
| 可调整的电压动作值 用于接通缓冲区 |
22 ... 25.5 V; 可以 0.5 V 为增量进行调节 |
| 输入电流 输入电压额定值为 24 V 时 额定值 |
15.2 A; + 储能（电容）耗尽时的电流约为 2.3 A |
| 蓄能器种类 |
带电容器 |
| 断电桥接方式 |
3 s 时为 15 A，6 s 时为 10 A，15 s 时为 5 A，38 s 时为 2A；带扩展模块时缓冲时间更长 |
| 蓄能量 蓄能器的 |
2.5 kW.s |
| 充电电流 |
1 A, 2 A |
| 可调整的充电电流 ***大值 备注 |
出厂设置约为 1 A |
| 输出 |
| 输出电压 |
|
| ● 正常运行时 DC 时 额定值 |
24 V |
| ● 缓冲运行时 DC 时 额定值 |
24 V |
| 输出电压公式 |
24 V ± 3 % |
| 起动延迟时间 典型 |
0.6 s |
| 电压升高时间 输出电压 典型 |
25 ms |
| 输出电压 缓冲运行时 DC 时 |
24 ... 24.7 V |
| 输出电流 |
|
| ● 额定值 |
15 A |
| ● 正常运行时 |
0 ... 15 A |
| ● 缓冲运行时 |
0 ... 15 A |
| 峰值电流 |
25 A |
| 输出的特性 短路保护 |
是 |
| 输出的有效功率 典型 |
360 W |
| 效率 |
| 百分比效率 |
|
| ● 输出电压额定值时 输出电流额定值中 典型 |
97.5 % |
| 损耗功率 [W] |
|
| ● 输出电压额定值时 输出电流额定值中 典型 |
9 W |
| �；ず图嗖� |
| 产品功能 |
|
| ● 防止蓄能器极性接反的反极性�；� |
是 |
| ● 防止输入电压极性接反的反极性�；� |
是 |
| 显示方式 |
|
| ● 针对正常运行 |
正常运行：LED 绿色亮起（正常），浮动切换触点“正常/电池”到设置“正常”（“正常”表示：电源单元的供电电压大于在 DC UPS 模块中设置的接入阈值）；缺少缓冲备用：LED红色亮起（报警），浮动切换触点“报警/电池”到设置“ALARM”；电量 > 85%：LED绿色亮起（电池电量 > 85%），浮动常开触点“电池电量 >85”闭合；允许的触点电流容量：DC 60 V/1 A 或 AC 30 V/1 A |
| ● 适用于缓冲运行 |
缓冲模式：LED 黄色亮起（电池），浮动切换触点“正常/电池”到设置“电池”；超过可用缓冲时间的 80% 后，预警缓冲结束：LED 红色亮起（报警），浮动切换触点“报警/电池”到设置“报警”；电量 > 85%：LED 绿色亮起（电池电量> 85%），浮动�？サ�“电池电量 > 85”闭合 |
| 产品组件 PC 接口 |
是 |
| 接口规格 |
USB |
| 安全 |
| 电位隔离 入口与出口之间 |
否 |
| 设备保护等级 |
Class III |
| 防护等级 IP |
IP20 |
| 认证 |
| 资格证明 |
|
| ● CE标识 |
是 |
| ● UL 许可证 |
是 |
| ● 作为对美国许可证 |
cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| 资格证明 |
|
| ● EAC 许可 |
是 |
| ● C-Tick |
是 |
| ● 造船许可 |
是 |
| 造船许可 |
ABS, DNV GL |
| 船级社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● DNV GL |
是 |
| EMC |
| 标准 |
|
| ● 适用于干扰发射 |
EN 55022 B 类 |
| ● 适用于抗干扰性 |
EN 61000-6-2 |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
0 ... 60 °C; 自然对流 |
| ● 运输期间 |
-40 ... +70 °C |
| ● 存放期间 |
-40 ... +70 °C |
| 气候级 符合 IEC 60721 |
气候类型为 3K3，5 … 95% 无冷凝 |
| 机械装置 |
| 电气连接规格 |
螺栓连接 |
| ● 在输入端 |
24 V DC: 每 1 ... 4 mm² 2个螺钉型端子/17 ... 11 AWG |
| ● 输出端上 |
24 V DC: 每 1 ... 4 mm² 4个螺钉型端子/17 ... 11 AWG |
| ● 适用于蓄电池�？� |
- |
| ● 适用于控制电路和状态信息 |
每 0.5 ... 2.5 mm² 10个螺钉型端子/20 ... 13 AWG |
| 宽度 外壳的 |
120 mm |
| 高度 外壳的 |
125 mm |
| 深度 外壳的 |
125 mm |
| 须遵守间距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 净重 |
1 kg |
