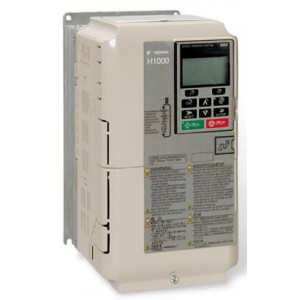

重载高性能变频器（内置起重专用模式）

技术手册

资料编号　SICP C710616 37D

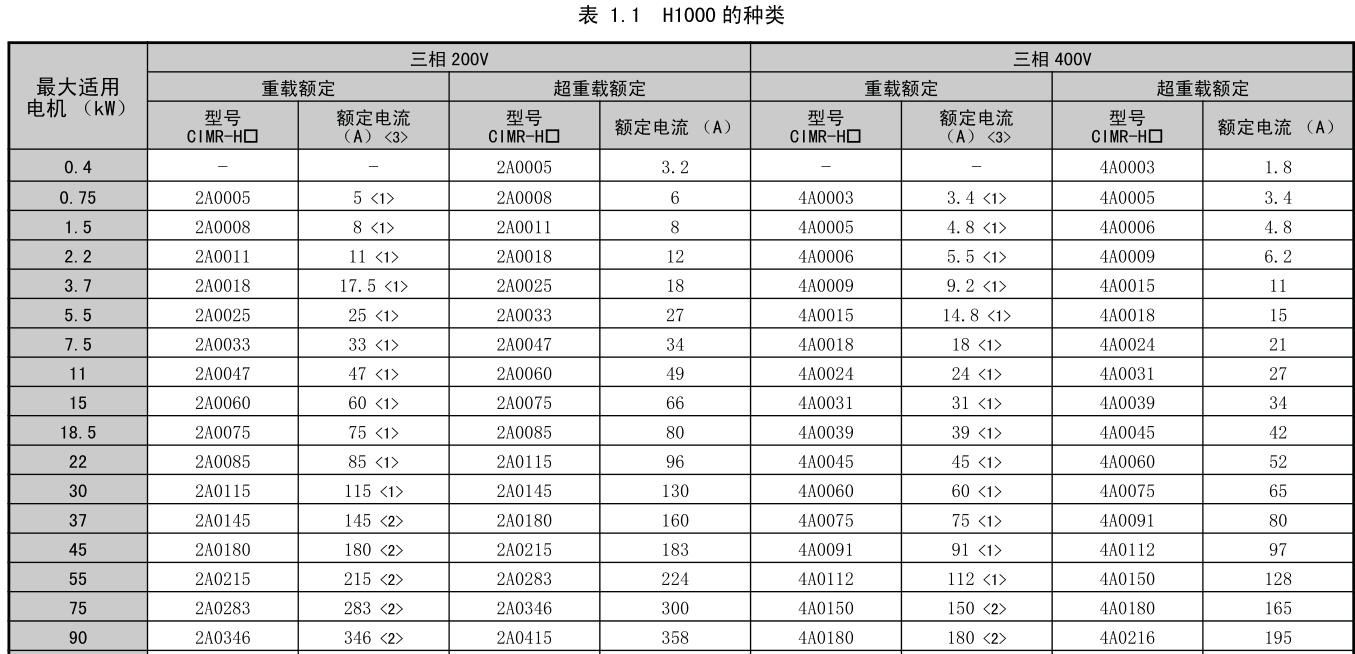

型 号 CIMR-HB

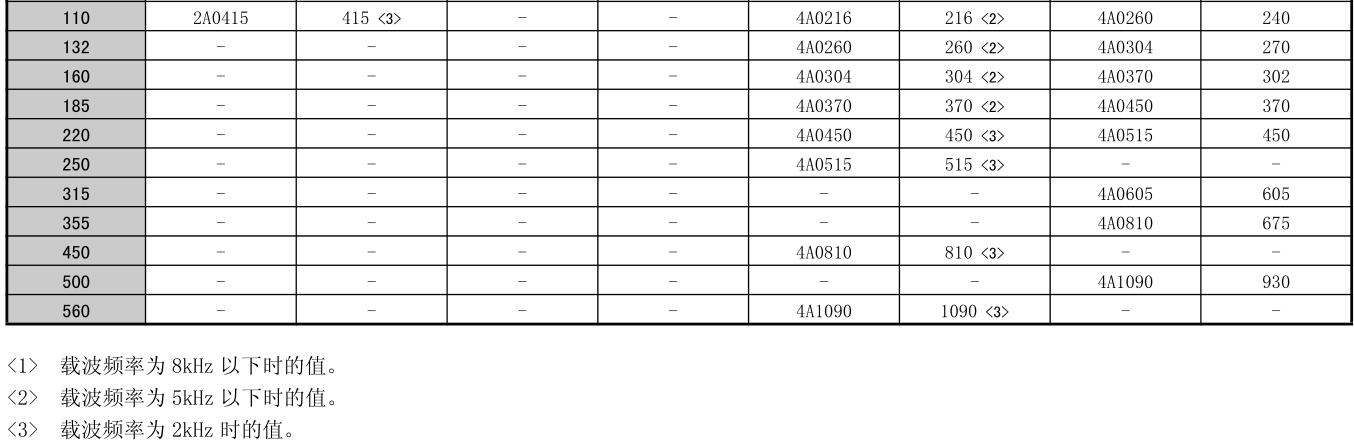

容量范围 200V级（三相电源用）0.4～110kW

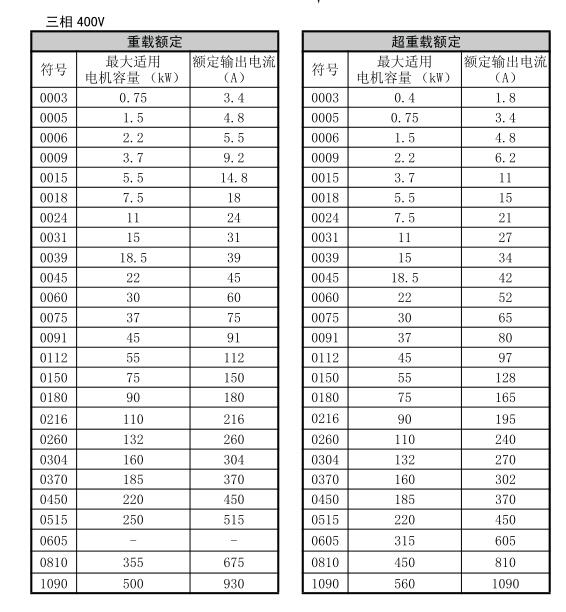

400V级（三相电源用）0.4～560kW

欧:

高输出&高性能

可靠的转矩限制(驱动感应电机、同步电机时)

需要保护机械时,通讨失量控制下的高精度转知限制功 能,限制输出转矩。

有突发的负载变化时,通过转矩限制功能保护机械。

高控制精度(驱动感应电机、同步电机时)

高控制精度提升机械性能。

新方式的在线自学习和自适应控制,抑制电机温度上升时 的影响。

高响应和防止振动·过冲

V电机，PV电机都能实现50Hz以上的速度响应。(带PG控制的场合)

机械刚性不足的场合,通过加减速补偿(前馈功能),可以 实现无振动,过冲的响应。速度控制器(ASR)的调试管

单。

加减速时间·S字特性切换,使加减速平稳。

高精度转矩控制(驱动感应电机、同步电机时)

IM电机、PM电机都能实现高精度转矩控制(±5%)。带PG矢量控制时可以。可以实现速度限制输入方式、速度优先回路动作、转矩指令极性的微调。适应控制可以抑制电机温度上升及电动/再生切换时的影响。

欧:

根据喜好定制变频器

配备可视编程功能 DriveWorksEZ*配备 USB 端口,便于连接计算机

轻松调试

自动设定适宜的参数耐环境性

耐环境性设计

标准产品符合RoHS(欧州特定有害物质使用限制)指令

采用Swing PWM方式,在抑制电磁干扰的同时还降低了刺耳的噪音抑制电源高次谐波

多种通信选购卡

标准配备 RS-422/485 通信功能

安装通信选购卡,即可用于PROFIBUS-DP、DeviceNet、CC-Link、CANopen、LONWORKS* MECHATROLINK-|*等各种现场网络

节省布线和空间,机械的设计、安装、维护均方便

长寿命设计

变频器设计寿命 :10年

同步电机由于转子无铜损,轴承温度低,因此电机轴承的寿命约为感应电机的2倍通过诊断预测寿命,可以输出易损件维护时间的提醒信号

简单维护

带参数备份功能的可拆卸式端子排支持工具DriveWizard Plus*参数拷贝功能

安全&高可靠性

符合安全标准

符合EN954-1 Cat.3及IEC/EN61508 SIL2

增加了可收视安全功能动作的EDM(External Device Monitor)功能

确实可靠的制动功能

使用过励磁制动功能,无制动电阳也能紧急制动

扩展了内置制动晶体管的机型,若增加制动电阻,可获得 更大的制动力

停电时的安全停止

配备停电时电机，不自由运行，而能快速安全减速停止的 KEB(Kinetic Eneray Back-up)功能
