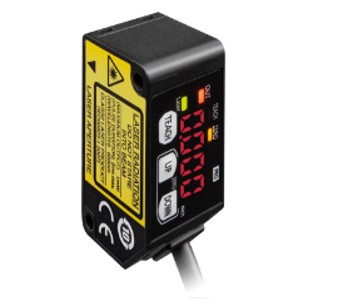

松下 CMOS型微型激光位移傳感器HG-C1050
| 訂貨產品號 |
HG-C1050 |
| 型號 |
HG-C1050 |
| 適用標準及認證 |
CE認證（EMC指令、RoHS指令）FDA規則、UL/c-UL認證
（注）:自2017年3月生產的產品開始符合UL/c-UL認證。 |
| 測量中心距離 |
50mm |
| 測量范圍 |
±15mm |
| 重復精度 |
30μm |
| 直線性 |
±0.1% F.S. |
| 溫度特性 |
0.03% F.S./℃ |
| 光源 |
紅色半導體激光 2級(JIS/IEC/GB)/II級(FDA)(注)
***大輸出:1mW
投光峰波長度:655nm
(注):根據FDA規則中Laser Notice No.50規定、遵守FDA規則。 |
| 光束直徑 |
約ø70μm
(注):測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。如果定義區域外有光泄漏、并且檢測點 周圍有高于檢測點本身的強反射、測定結果可能會受到影響。 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
40mA以下(電源電壓24V DC時)
65mA以下(電源電壓12V DC時)
(注) : 從2016年6月生產的產品開始進行規格變更。2016年5月前生產的產品： 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時) |
| 控制輸出 |
NPN開路集電極晶體管
***大流入電流:50mA
外加電壓:30V DC以下(控制輸出-0V之間)
剩余電壓:1.5V以下(流入電流50mA時)
漏電流:0.1mA以下 |
| 控制輸出:輸出動作 |
入光時ON/非入光時ON 可切換 |
| 控制輸出:短路保護 |
配備(自動恢復) |
| 模擬輸出 : 模擬量電壓輸出 |
輸出范圍：0～5V(報警時：+5.2V)
輸出阻抗：100Ω |
| 模擬輸出 : 模擬電流輸出 |
輸出范圍：4～20mA(報警時：0mA)
輸出阻抗：300Ω
(注) : 從2016年6月生產的產品開始追加了模擬電流輸出功能。 |
| 響應時間 |
1.5ms/5ms/10ms 可切換 |
| 外部輸入 |
NPN無接點輸入
輸入條件
無效:+8～+V DC或開路
有效:0～+1.2V DC
輸入阻抗:約10kΩ |
| 污損度 |
2 |
| 使用標高 |
2,000m以下 |
| 耐環境性:保護構造 |
IP67(IEC) |
| 耐環境性:使用環境溫度 |
-10～+45℃(注意不可結露、結冰)、存儲時20～+60℃ |
| 耐環境性:使用環境濕度 |
35～85%RH、存儲時:35～85%RH |
| 耐環境性:使用環境照度 |
白熾燈:受光面照明度3,000 lx以下 |
| 耐環境性:耐振動 |
耐久10～55Hz(周期1分鐘) 雙振幅1.5mm XYZ各方向2小時 |
| 耐環境性:耐沖擊 |
耐久500m/s2(約50G) XYZ各方向3次 |
| 電纜 |
0.2mm2 5芯復合電纜, 長2m |
| 電纜延長 |
0.3mm2以上電纜 ***多延長至全長10m |
| 材質 |
本體外殼:壓鑄鋁
前罩:丙烯基 |
| 重量 |
本體重量:約35g(不含電纜)、約85g(含電纜) |
