小型断路器 230/400V 6kA，1 极，C，20A

版本

产品品牌名称

SENTRON

产品名称

断路器

一般技术数据

极数

1

电极规格

1P

脱扣特性级别

C

机械式使用寿命（转换周期）典型

10 000

过压类别

III

污染程度

3

电压

电压类型工作电压

AC

绝缘电压 (Ui)

● 单相位运行时 AC 时测定值

440 V

● 多相位运行时 AC 时测定值

440 V

供电电压单相位运行时 AC 时测定值

230 V

电源电压

供电电压

● AC 时测定值

400 V

值域供电电压频率的

50/60 Hz

工作电压 DC 时测定值 ***大值

72 V

防护等级

防护等级 IP

IP20，带连接导线

交换容量

电流通断能力

● 根据 EN 60898 测定值

6 kA

能源限制等级

3

耗散

损耗功率 [W] 电流测定值时 AC 时在热运行状态中每个电极

1.7 W

电力

工作电流

● 35 °C时测定值

20 A

● 40 °C 时测定值

18.38 A

● 45 ℃ 时测定值

17.5 A

● 50°C 时测定值

16.58 A

● 55 ℃ 时测定值

15.62 A

● AC 时测定值

20 A

使用的适宜性

机械制造/工业

产品详细信息

产品组件

● 上方组合端子

是

● 下方组合端子

是

● 可一同切断的中性线

否

产品特点

● 符合 EN 60204-1 的主开关特点

否

● 无卤素

是

● 可密封

是

● 不含硅

是

产品扩展可安装辅助装置

是

短路

短路电流 (Icn) 分断能力

● AC 时根据 UL 1077 和 CSA C22.2 235 号

5 kA

连接

可连接的导线截面单芯线的

● ***小值

0.75 mm²

● ***大值

35 mm²

可连接的导线截面多芯线

● ***小值

0.75 mm²

● ***大值

35 mm²

可连接的导线截面细芯线的带有电缆末端加工

● ***小值

0.75 mm²

● ***大值

25 mm²

拧紧转矩 [lbf·in] 螺栓连接时

● ***小值

22 lbf·in

● ***大值

31 lbf·in

拧紧扭矩螺栓连接时

● ***小值

2.5 N·m

● ***大值

3.5 N·m

位置电源连接电缆

任意

机械设计

高度

90 mm

宽度

18 mm

深度

76 mm

安装深度

70 mm

宽度分配单元的数量

1

紧固类型

快速紧固系统

装入位置

任意的

净重

140 g

环境条件

环境温度影响

***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C

抗震强度符合 IEC 60068-2-6

5 至 25Hz 时 ±1mm；25 至 150Hz 时 50m/s²

环境温度运行期间

● ***小值

-25 °C

● ***大值

55 °C

环境温度存放期间

● ***小值

-40 °C

● ***大值

75 °C

测试循环数量适用于环境检测根据 IEC 60068-2-30

28

久久精品九九_久久精品九九精av_久久精品久久99_久久精品久久久久久_一本色道久久综合狠狠躁的推荐_一本色道久久综合亚洲二区三区

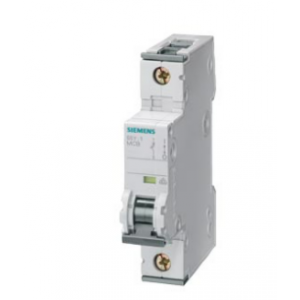

西门子 5SY系列 5SY6 C20 1P 小型断路器 5SY61207CC 脱口类型 C 额定电流
