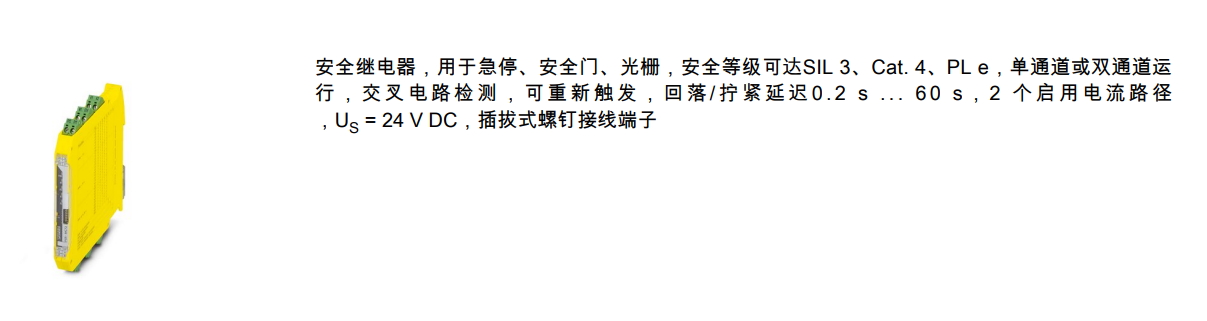

菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4、PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，US = 24 V DC，插拔式螺釘接線端子
PSR-CE 系列經濟款菲尼克斯繼電器
l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控
l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控
l PSR-CE3 適用于上述所有傳感器
l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能
l 高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 輸出為3個常開觸點、1個常閉觸點 。模塊寬度22.5mm，可插拔式螺釘端子

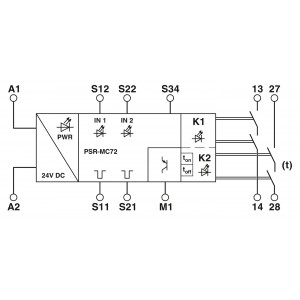

菲尼克斯繼電器-PSR-MC72-2NO-1DO-24DC-SC-2702096
一、產品屬性
|
產品類型
|
安全繼電器
|
|
|
PSRmini
|
|
應用
|
急停按鈕
|
|
|
安全門
|
|
|
光柵
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
|
次數
|
典型響應時間
|
< 35 ms (自動啟動)
|
|
|
< 30 ms (手動，監控啟動)
|
|
典型釋放時間
|
< 25 ms (當通過S12控制時（僅適用于無延遲觸點13/14）)
|
|
|
< 5 ms (通過A1中斷時；不可通過A1/A2取消應用激活)
|
|
延遲時間范圍
|
0.2 s ... 60 s ±5 % (可設定為27/28)
|
|
重啟時間
|
< 1 s (啟動時間)
|
二、電氣特性
|
額定條件下的***大功耗
|
5.78 W (在US = 30 V，IL² = 72 A²時)
|
|
額定操作模式
|
100 %符合條件
|
供電回路間的電氣間隙和爬電距離
|
額定絕緣電壓
|
250 V AC
|
|
額定絕緣電壓
|
250 V AC
|
|
額定過電壓／絕緣
|
4 kV基本安全隔離：在所有電流通路與外殼之間安全隔離，6 kV增強型絕緣：
在（A1、A2、S11、S12、S21、S22、S34、M1）和啟動電流通路（13/14）之間
在（A1、A2、S11、S12、S21、S22、S34、M1）和啟動電流通路（27/28）之間
在啟動電流通路之間
|
三、電源
|
名稱
|
A1/A2
|
|
額定控制電路電源電壓 US
|
19.2 V DC ... 30 V DC
|
|
額定控制電路電源電壓US
|
24 V DC -20 % / +25 %
|
|
額定控制電源電流IS
|
典型值 60 mA
|
|
US時的功耗
|
典型值 1.44 W
|
|
沖擊電流
|
典型值 25 A (Δt = 10 µs，于 Us)
|
|
延遲時間
|
10 ms (用于邏輯。在 A1 處，電壓驟降 Us 的情況下)
|
|
保護電路
|
浪涌保護; 抑制二極管
|
|
|
額定控制電源電壓的反極性保護
|
四、輸入數據
數字量: 傳感器回路 (S12、S22)
|
輸入說明
|
安全相關的傳感器輸入
|
|
輸入數量
|
2
|
|
輸入電壓范圍，"0"信號
|
0 V DC ... 5 V DC
|
|
輸入電流范圍“0”信號
|
0 mA ... 2 mA
|
|
沖擊電流
|
< 11 mA (典型為US)
|
|
延遲時間
|
***大 3 ms (低測試脈沖的測試脈寬)
|
|
|
***小 21 ms (低測試脈沖的測試脈沖速率)
|
|
|
測試脈沖速率 = 7 x 測試脈沖寬度
|
|
并行
|
∞
|
|
限制頻率
|
***小 0 Hz
|
|
|
***大 1 Hz
|
|
允許的導線***大總電阻
|
150 Ω
|
|
電耗量
|
< 4.1 mA (典型為US)
|
輸出數據
繼電器: 啟用電流通路 (S34）
|
輸入說明
|
非安全相關
|
|
輸入數量
|
1
|
|
沖擊電流
|
< 8.6 mA (典型為US)
|
|
延遲時間
|
***大 3 ms (低測試脈沖的測試脈寬)
|
|
|
***小 21 ms (低測試脈沖的測試脈沖速率)
|
|
|
測試脈沖速率 = 7 x 測試脈沖寬度
|
|
允許的導線***大總電阻
|
150 Ω
|
|
輸入／啟動和回饋電路的電壓
|
24 V DC -20 % / +25 %
|
|
電耗量
|
< 3.2 mA (典型為US)
|
繼電器: 啟用電流通路 (13/14, 27/28)
|
輸出說明
|
安全相關的常開觸點
|
|
輸出數目
|
1 (非延時)
|
|
|
1 (延時)
|
|
觸點類型
|
2路常開安全觸點輸出
|
|
觸點材料
|
AgSnO2
|
|
開關電壓
|
小 12 V AC/DC
|
|
|
大 250 V AC (注意負載曲線)
|
|
通斷容量
|
小 60 mW
|
|
沖擊電流
|
小 3 mA
|
|
|
大 6 A
|
|
限制連續電流
|
6 A (注意降低值)
|
|
總電流值的平方
|
72 A2 (注意降低值)
|
|
機械壽命
|
10x 106開關次數
|
|
輸出熔斷器
|
6 A gL/gG (N/O觸點)
|
|
|
4 A gL/gG (適用于低需求應用場合)
|
信號：M1
|
輸出說明
|
PNP
|
|
|
非安全相關
|
|
輸出數目
|
1
|
|
電壓
|
大約 23 V DC (US - 1 V)
|
|
電流
|
***大 100 mA
|
|
***大啟動電流
|
500 mA (Δt = 1 ms Us時)
|
|
短路保護
|
是
|
連接數據
連接技術
導線連接
|
連接方式
|
螺釘連接
|
|
硬導線橫截面
|
0.2 mm² 2.5 mm²
|
|
柔性導線橫截面
|
0.2 mm² 2.5 mm²
|
|
導線橫截面AWG
|
24 ... 12
|
|
剝線長度
|
7 mm
|
|
螺紋
|
M3
|
|
|
|
LED信號
六、尺寸
|
寬度
|
12.5 mm
|
|
高度
|
112.2 mm
|
|
深度
|
114.5 mm
|
七、規格材料
八、特性
安全數據
安全數據: EN ISO 13849
安全數據: IEC 61508 - 高要求
|
安全完整性水平（SIL）
|
1 (根據應用場合，***高至SIL 3)
|
|
每小時危險故障可能性（PFHD）
|
1.5 x 10-9 (4 A DC13；5 A AC15；8760次開關循環/年)
|
|
認證測試周期
|
240 月
|
|
使用周期
|
240 月
|
環境和真實條件
環境條件
|
保護等級
|
IP20
|
|
插入位置***低保護等級
|
IP54
|
|
環境溫度（運行）
|
-40 °C ... 55 °C (注意降低值)
|
|
環境溫度（存放/運輸）
|
-40 °C ... 85 °C
|
|
Z大高度
|
≤ 2000 m (海平面以上)
|
|
Z大允許濕度（存放/運輸）
|
75 % (平均，85%間歇，無冷凝)
|
|
允許的***大相對濕度（操作）
|
75 % (平均，85%間歇，無冷凝)
|
|
電擊
|
15g
|
|
振動（操作）
|
10 Hz ... 150 Hz, 2g
|
標準和規范
供電回路間的電氣間隙和爬電距離
安裝
|
安裝類型
|
DIN導軌安裝
|
|
組裝說明
|
參見衰減曲線
|
|
安裝位置
|
垂直或水平
|
