PSR-CE 系列經濟款菲尼克斯繼電器
l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控
l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控
l PSR-CE3 適用于上述所有傳感器
l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能
l 高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 輸出為3個常開觸點、1個常閉觸點 。模塊寬度22.5mm，可插拔式螺釘端子

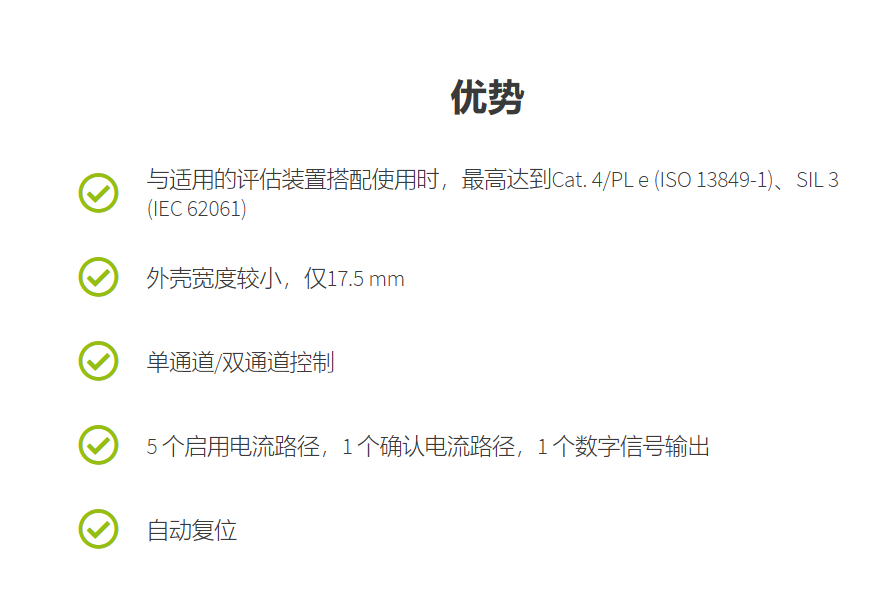

菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4、PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，US = 24 V DC，插拔式螺釘接線端子

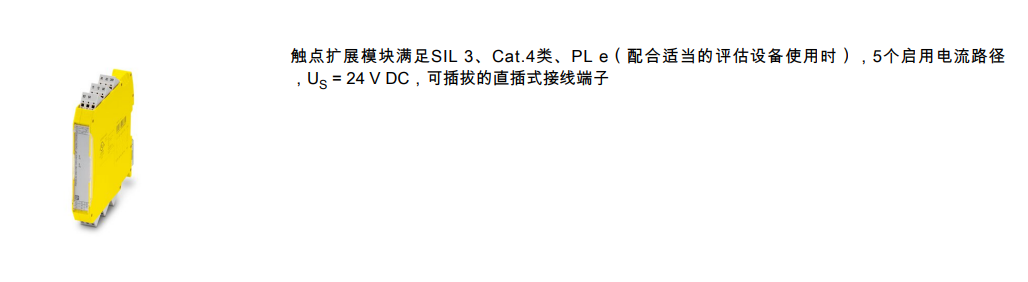

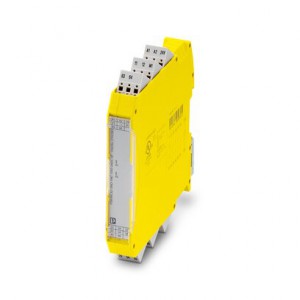

菲尼克斯繼電器-擴展模塊PSR-MC82-5NO-1NC-1DO-24DC-SP
一、產品屬性
|
產品類型
|
安全繼電器
|
|
|
PSRmini
|
|
應用
|
擴展模塊
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
|
|
產品類型
|
安全繼電器
|
|
|
PSRmini
|
|
應用
|
擴展模塊
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
|
絕緣特性
次數
|
典型響應時間
|
< 50 ms (可監視/手動和自動復位)
|
|
典型啟動時間（Us時）
|
< 50 ms (通過A1/A2控制時)
|
|
典型釋放時間
|
< 25 ms (通過A1/A2控制時)
|
|
恢復時間
|
< 100 ms
|
二、電氣特性
|
額定條件下的***大功耗
|
15.2 W (在US = 30 V，IL² = 64 A²時)
|
|
額定操作模式
|
100 %符合條件
|
|
額定絕緣電壓
|
250 V AC
|
|
額定絕緣電壓
|
250 V AC
|
三、電源
|
名稱
|
A1/A2
|
|
額定控制電路電源電壓 US
|
19.2 V DC ... 30 V DC
|
|
額定控制電路電源電壓US
|
24 V DC -20 % / +25 %
|
|
額定控制電源電流IS
|
典型值 80 mA
|
|
US時的功耗
|
典型值 1.92 W
|
|
沖擊電流
|
典型值 125 mA (Δt = 7 ms Us時)
|
|
延遲時間
|
4 ms (在A1處，在電壓驟降Us的情況下)
|
|
|
***大 1 ms (A1/A2處，測試脈寬，消隱脈沖/黑暗試驗)
|
|
|
5 ms (A1/A2處，測試脈沖速率，消隱脈沖/黑暗試驗)
|
|
|
測試脈沖寬度 < 1 ms：測試脈沖速率 = 5 x 測試脈沖寬度
|
|
|
***大 1 ms (A1/A2處，測試脈寬，開關脈沖/光隙測試)
|
|
|
10 ms (A1/A2處；測試脈沖速率；開關脈沖/光隙測試)
|
|
|
對于安全應用，禁用開關脈沖。
|
|
保護電路
|
浪涌保護; 抑制二極管
|
|
|
極性保護; 通用二極管
|
四、輸出數據
繼電器: 啟用電流通路 (23/24 ... 63/64)
|
輸出說明
|
安全相關的常開觸點
|
|
輸出數目
|
5 (非延時)
|
|
觸點類型
|
5路常開安全觸點輸出
|
|
觸點材料
|
AgSnO2
|
|
開關電壓
|
***小 5 V AC/DC
|
|
|
***大 24 V DC (啟動電流路徑 23/24)
|
|
|
***大 250 V AC/DC (其他所有啟用電流路徑，請見負載曲線)
|
|
通斷容量
|
***小 50 mW (5 V / 10 mA)
|
|
沖擊電流
|
***小 10 mA
|
|
|
***大 20 A (≤ 100 ms)
|
|
符合IEC 60947-5-1標準要求的開關容量
|
3 A (24 V (DC13))
|
|
|
3 A (250 V (AC15))
|
|
限制連續電流
|
6 A (注意降低值)
|
|
總電流值的平方
|
64 A2 (注意降低值)
|
|
切換頻率
|
***大 0.5 Hz
|
|
機械壽命
|
10x 106開關次數
|
|
輸出熔斷器
|
10 A gL/gG
|
|
|
6 A gL/gG (適用于低需求應用場合)
|
繼電器: 路反饋回路 (11/12)
|
輸出說明
|
安全相關的常閉觸點
|
|
輸出數目
|
1 (非延時)
|
|
觸點類型
|
1路反饋回路
|
|
觸點材料
|
AgSnO
|
|
開關電壓
|
***小 5 V AC/DC
|
|
|
***大 24 V DC
|
|
通斷容量
|
***小 50 mW
|
|
沖擊電流
|
***小 10 mA
|
|
|
***大 100 mA
|
|
限制連續電流
|
100 mA
|
|
切換頻率
|
***大 0.5 Hz
|
|
機械壽命
|
10x 106開關次數
|
|
輸出熔斷器
|
1 A gL/gG
|
信號: M1
|
輸出說明
|
非安全相關
|
|
輸出數目
|
1 (數字量 ， PNP)
|
|
電壓
|
典型值 23 V DC (US - 1 V)
|
|
電流
|
***大 100 mA
|
|
***大啟動電流
|
500 mA (Δt = 1 ms Us時)
|
|
短路保護
|
是
|
連接數據
連接技術
導線連接
|
連接方式
|
直插式連接
|
|
硬導線橫截面
|
0.2 mm² 1.5 mm²
|
|
柔性導線橫截面
|
0.2 mm² 1.5 mm²
|
|
柔性導線橫截面，帶套管，帶塑料絕緣套管
|
0.25 mm² 1.5 mm² (只能使用CRIMPFOX 6夾線鉗)
|
|
柔性導線橫截面，帶不含絕緣套管的冷壓頭
|
0.25 mm² 1.5 mm² (只能使用CRIMPFOX 6夾線鉗)
|
|
導線橫截面AWG
|
24 ... 16
|
|
剝線長度
|
8 mm
|
LED信號
六、尺寸
|
寬度
|
17.5 mm
|
|
高度
|
116.6 mm
|
|
深度
|
114.5 mm
|
七、規格材料
八、特性
安全數據
安全數據: EN ISO 13849
|
分類
|
4
|
|
性能等級（PL）
|
e (4 A DC13；5 A AC15；8760次開關循環/年)
|
安全數據: IEC 61508 - 高要求
|
設備類型
|
A類
|
|
安全完整性水平（SIL）
|
3 (與適當的評估裝置配套使用)
|
|
SFF雙通道
|
100 %
|
|
MTBF
|
93.52 年數
|
|
λSU
|
651.49 FIT
|
|
λSD
|
49.29 FIT
|
|
λDU
|
0.03 FIT
|
|
λDD
|
6.49 FIT
|
|
每小時危險故障可能性（PFHD）
|
1.00 x 10-9
|
|
認證測試周期
|
240 月
|
|
使用周期
|
240 月
|
安全數據: IEC 61508 - 低要求
|
設備類型
|
A類
|
|
安全完整性水平（SIL）
|
3 (與適當的評估裝置配套使用)
|
|
安全故障百分率（SFF）
|
99.72 %
|
|
MTBF
|
51.3 年數
|
|
λSU
|
2005.99 FIT
|
|
λSD
|
45.18 FIT
|
|
λDU
|
5.76 FIT
|
|
λDD
|
0 FIT
|
|
所需求的危險故障可能性（PFHAVG）
|
1.2 x 10-4
|
|
|
1.2 x 10-4
|
|
認證測試周期
|
38 月
|
|
使用周期
|
240 月
|
環境和真實條件
環境條件
|
保護等級
|
IP20
|
|
插入位置***低保護等級
|
IP54
|
|
環境溫度（運行）
|
-20 °C ... 60 °C (注意降低值)
|
|
環境溫度（存放/運輸）
|
-40 °C ... 80 °C
|
|
***大高度
|
Z大 2000 m (海平面以上)
|
|
***大允許濕度（存放/運輸）
|
75 % (平均，85%間歇，無冷凝)
|
|
允許的***大相對濕度（操作）
|
75 % (平均，85%間歇，無冷凝)
|
|
電擊
|
15g（在因振動產生應力的情況下，接觸反應可能需要多達6 ms。
）
|
|
振動（操作）
|
10 Hz ... 150 Hz, 2g (在因振動而產生應力的情況下，接觸反應可能需要多達1 ms。)
|
標準和規范
供電回路間的電氣間隙和爬電距離
安裝
|
安裝類型
|
DIN導軌安裝
|
|
組裝說明
|
參見衰減曲線
|
|
安裝位置
|
垂直或水平
|
