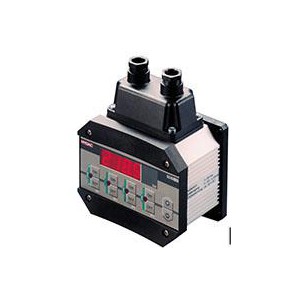

EDS 1700 具有集成壓力測量單元、4 位顯示屏和 4 個開關輸出，為用戶提供了現代電子壓力開關的所有優勢。4 個切換點和切換點可以使用鍵盤非常簡單且相互獨立地進行調整。

為了在監控系統（例如使用 PLC）中實現***佳集成，還提供模擬輸出（4 至 20 mA 或 0 至 10 V）。

EDS 1700 的主要應用領域是液壓和氣動。

規格

類型	電子壓力開關
型號代碼說明	電子數據表 1791-N-016-000
信號（可選）	4 至 20 毫安0 至 10 伏
直流 (DC) 電源電壓	22 至 32 伏
近似電流消耗	200毫安
電源電壓的殘余紋波	≤ 10 %
展示	4 位，LED，7 段，紅色，數字高度 13 mm
電氣連接	14 極接線端子
筑屋材料	陽極氧化鋁
重量	~800 克
切換功能	可調 N/O 或 N/C
電源供應	22 至 32 伏直流電
準確性	1%
分配	17
包子	EA
推薦擰緊力矩	20牛·米

輸入數據

輸入測量壓力范圍	16巴232 磅/平方英寸
輸入過載壓力	32巴464 磅/平方英寸
爆破壓力	200巴2900 磅/平方英寸
輸入機械連接類型	螺紋端口 G/14 DIN 3852
輸入機械連接尺寸	G1/4
輸入機械連接	螺紋端口
扭矩值	20牛·米15 磅·英尺
連接材料	不銹鋼

輸出數據

EDS 1700-P 的小設置佳擬合直線 (BFSL) 的輸出精度（滿量程）	≤ ± 0.25 %
EDS 1700-N（滿刻度）的小設置佳擬合直線 (BFSL) 的輸出精度	≤ ± 0.5 %
EDS 1700-P 的大重復性*	≤ ± 0.25 %
EDS 1700-N 的大重復性*	≤ ± 0.5 %
EDS 1700-P 在大零點和范圍（滿量程）下的溫度漂移*	≤ ± 0.012 華氏度
EDS 1700-N 在大零點和范圍（滿量程）下的溫度漂移*	≤ ± 0.017 華氏度

開關量輸出

開關量輸出類型	4 個帶轉換觸點的繼電器（2 組，每組連接的公共電源）
交流電 (AC)/直流電 (DC) 切換電壓	0.1 至 250 伏
***大開關容量	50 瓦400伏·安
每個開關輸出的大開關電流*	0.01 至 2 安
***小負載下的開關周期（百萬）	20
***大負載下的開關周期（百萬）	1個
大致反應時間	20 毫秒

環境條件

補償溫度范圍	14 至 158 華氏度
工作溫度范圍	-13 至 158 華氏度
儲存溫度范圍	-13 至 176 華氏度
流體溫度范圍	-13 至 176 華氏度
CE標志	EN 61000-6-1/2/3/4
抗振性根據 DIN EN 60068-2-6，0 至 500 Hz	≤ 5 克
抗沖擊性根據 DIN EN 60068-2-6 在 10 至 500 Hz 每 1 毫秒	≤ 10 克
防護等級符合 DIN IEC 60529	防護等級 65

終端分配

引腳連接 1	₊ UB
引腳連接 2	0電壓
引腳連接 3	模擬輸出信號 +
引腳連接 4	模擬輸出信號 - （0 電壓）
引腳連接 5	繼電器 1 N/C
引腳連接 6	繼電器 1 常開
引腳連接 7	中央繼電器 1 和 2
引腳連接 8	繼電器 2 N/C
引腳連接 9	繼電器 2 常開
引腳連接 10	繼電器 3 N/C
引腳連接 11	繼電器 3 常開
引腳連接 12	中心繼電器 3 和 4
引腳連接 13	繼電器 4 N/C
引腳連接 14	繼電器 4 常開

特殊功能

不銹鋼膜上帶應變片的集成壓力傳感器
通過按鍵編程簡單操作
4個限位繼電器，切換點和切換回點可獨立調節
可選擇模擬輸出信號
許多有用的附加功能
可選安裝位置（頂部/底部壓力連接，鍵盤和顯示器可旋轉 180°）
可以設置為以任何測量單位顯示值，例如：kN、kg、psi

設置選項

該裝置的核心是一個微處理器，除了正常的壓力開關操作外，它還提供許多有用的額外功能。例如，可以激活切換延遲時間以防止快速壓力峰值觸發不需要的切換周期。所有設置均使用鍵盤進行。

開關點設置范圍

開關點繼電器 1 至 4：1.5 % 至 100 % FS
回轉繼電器 1 到 4：1 % 到 99 % FS 或者回轉滯后 1 到 4：1 % 到 99 % FS

開關點設置范圍注意事項

FS（滿量程）= 相對于整個測量范圍

其他設置選項

繼電器 1 至 4 的切換方向（N/C 或 N/O）
0.00 .. 90 秒范圍內的繼電器 1 至 4 的接通延遲
0.00 到 90 秒范圍內的繼電器 1 到 4 的關閉延遲
回切模式（切回點或回切滯后）
顯示實際壓力、開關點或峰值
顯示過濾器（慢/中/快）
可單獨調整的顯示量程（bar、psi、用戶可選）
顯示測量單位（bar、psi）
模擬輸出（4 至 20 mA 或 0 至 10 V）
編程禁用

配件

可在附件手冊中找到合適的附件，例如機械適配器等。

筆記

提供電源電壓的反極性保護、過壓保護、覆蓋和短路保護。
