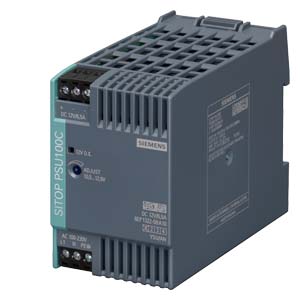

电源 SITOP PSU100C/1ACDC/DC12V/6.5 A
SITOP PSU100C 12 V/6.5 A 稳定电源 输入：120-230 V AC (110-300 V DC) 输出：DC 12 V/6.5 A *EX 批准不 可用* |
| 输入 |
| 电网的形状 |
单相交流或直流 |
| 供电电压 AC 时 |
|
| ● ***小额定值 |
100 V |
| ● ***大额定值 |
230 V |
| ● 初始值 |
85 V |
| ● 终值 |
264 V |
| 输入电压 |
|
| ● DC 时 |
110 ... 300 V |
| 输入端规格 超广域输入 |
是 |
| 过电压的过载能力 |
2.3 ×V额定输入 ，1.3ms |
| 工作条件 断电桥接方式 |
Vin = 230 V时 |
| 跨接时间 输出电流额定值中 在电网停电时 ***小值 |
20 ms |
| 工作条件 断电桥接方式 |
Vin = 230 V时 |
| 电网频率 |
|
| ● 1 额定值 |
50 Hz |
| ● 2 额定值 |
60 Hz |
| 电网频率 |
47 ... 63 Hz |
| 输入电流 |
|
| ● 输入电压额定值为 100 V 时 |
1.6 A |
| ● 输入电压额定值为 230 V 时 |
0.8 A |
| 电流限制 接通电流 25 °C 时 ***大值 |
31 A |
| I2t 值 ***大值 |
3 A²·s |
| 保险丝规格 |
内部 |
| ● 电源线内 |
建议微型断路器： 16A特性曲线B，或10A特性曲线C |
| 输出 |
| 电压波形 输出端上 |
调节后、零电位直流电压 |
| 输出电压 DC 时 额定值 |
12 V |
| 输出电压 |
|
| ● 输出端 1 上 DC 时 额定值 |
12 V |
| 相对总公差 电压 |
3 % |
| 相对调节精度 输出电压 |
|
| ● 输入电压缓慢波动时 |
0.5 % |
| ● 欧姆负载缓慢波动时 |
1 % |
| 剩余波纹度 |
|
| ● ***大值 |
200 mV |
| ● 典型 |
80 mV |
| 电压峰段 |
|
| ● ***大值 |
300 mV |
| ● 典型 |
80 mV |
| 可调节的输出电压 |
10.5 ... 12.9 V |
| 产品功能 可调整输出电压 |
是 |
| 输出电压设置方式 |
通过电位器 |
| 显示方式 针对正常运行 |
绿色LED 指示输出电压正常 |
| 输出电压特性 接通时 |
V输出 超调约1 % |
| 动作延迟时间 ***大值 |
1 s |
| 电压升高时间 输出电压 |
|
| ● 典型 |
500 ms |
| 输出电流 |
|
| ● 额定值 |
6.5 A |
| ● 测量范围 |
0 ... 6.5 A; +55 ... +70 °C: 降额使用 1.6%/K; 或 +70 °C I额定输出 4.9 A |
| 输出的有效功率 典型 |
78 W |
| 产品特点 |
|
| ● 设备并联 |
是; 仅与单额定负载启动 |
| 并联设备的数量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
86 % |
| 损耗功率 [W] |
|
| ● 输出电压额定值时 输出电流额定值中 典型 |
12.5 W |
| ● 空转时 ***大值 |
0.75 W |
| 闭环控制 |
| 相对调节精度 输出电压 输入电压快速波动 +/- 15 % 典型 |
0.1 % |
| 相对调节精度 输出电压 欧姆负载阶跃时 10/90/10 % 典型 |
3 % |
| 调节时间 |
|
| ● 负载 10 % 阶跃至 90 % 时 典型 |
3 ms |
| ● 负载 90 % 阶跃至 10 % 时 典型 |
3 ms |
| 保护和监测 |
| 防过压保护器规格 |
是，根据 EN 60950-1 |
| 电流限制动作值 典型 |
7.2 A |
| 输出的特性 短路保护 |
是 |
| 短路保护规格 |
电子锁闭，自动重启 |
| 显示方式 适用于过载和短路 |
- |
| 安全 |
| 电位隔离 入口与出口之间 |
是 |
| 电位隔离 |
符合 EN 60950-1 和 EN 50178 的 SELV 输出电压 |
| 设备保护等级 |
Class I |
| 泄漏电流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.4 mA |
| 防护等级 IP |
IP20 |
| 认证 |
| 资格证明 |
|
| ● CE标识 |
是 |
| ● UL 许可证 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● CSA许可证 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● cCSAus，等级 1，分区 2 |
否 |
| ● ATEX |
否 |
| 资格证明 |
|
| ● IECEx |
否 |
| ● NEC 级别 2 |
否 |
| ● ULhazloc 许可 |
否 |
| ● FM 许可 |
否 |
| 认证类型 CB 证书 |
是 |
| 资格证明 |
|
| ● EAC 许可 |
是 |
| 资格证明 造船许可 |
是 |
| 造船许可 |
ABS, DNV GL |
| 船级社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
是 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 标准 |
|
| ● 适用于干扰发射 |
EN 55022 Class B |
| ● 适用于电网谐波限制 |
EN 61000-3-2 |
| ● 适用于抗干扰性 |
EN 61000-6-2 |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
-20 ... +70 °C; 自然对流 |
| ● 运输期间 |
-40 ... +85 °C |
| ● 存放期间 |
-40 ... +85 °C |
| 气候级 符合 IEC 60721 |
气候类型为 3K3，5 … 95% 无冷凝 |
| 机械装置 |
| 电气连接规格 |
螺栓连接 |
| ● 在输入端 |
L, N, PE: 每 0.2 ... 2.5 mm² 1个可拆卸的螺钉型端子 |
| ● 输出端上 |
+: 每 0.5 ... 2.5 mm² 1个螺钉型端子; -: 每 0.5 ... 2.5 mm² 2个螺钉型端子 |
| ● 用于辅助触点 |
- |
| 宽度 外壳的 |
52.5 mm |
| 高度 外壳的 |
80 mm |
| 深度 外壳的 |
100 mm |
| 须遵守间距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 净重 |
0.32 kg |
