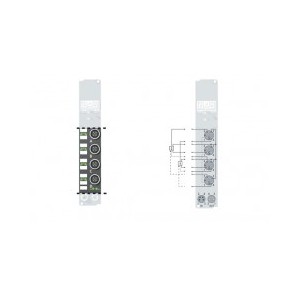

IP1502-Bxxx | 2 通道 加 / 减计数器 24 V DC, 100 kHz

计数器端子盒有 2 个运行速度高达 100 kHz 的高速计数器。它用于计算二进制脉冲，并将计数器状态传到上一层自动化单元。通过加 / 减输入，计数器可以在加 / 减计数之间切换（32 位）。通过门信号（门输入）可触发计数器：根据门输入电平的高低决定计数功能（停止还是启用）。输出可根据计数器状态切换，因此输出也可用作现场层的快速控制信号。通过控制器可以设定：计数器状态，启动或停止计数器功能并设置输出。端子盒通过 LED 指示输入 / 输出信号状态。

技术参数	IP1502-Bxxx
计数器数量	2，每一个深度为 32 位
计数频率	100 kHz（2 kHz 用于在加和减之间切换）
信号接口	M12, 螺旋式
输入点数	2 点计数器输入 + 2 点门输入 + 2 点加 / 减切换
额定输入电压	24 V DC (-15 %/+20 %)
“0“ 信号电压	-3…+5 V (EN 61131-2, type 2)
“1“ 信号电压	11…30 V (EN 61131-2, type 2)
输出点数	2 x 24 V DC, 0.5 A, 分别有短路保护
传感器电源	由控制电压供电，*大 0.5 A，有短路保护
电源连接	供电： 1 x M8 公插座, 4 针; 下游连接: 1 x M8 母插座, 4 针
过程映像中的位宽	80 点输入/输出: 2 x 32 数据位 (2 x 8 控制/状态位)
电气隔离	通道 / 控制电压:无, 通道之间:无, 控制电压/现场总线: 取决于总线系统
工作 / 储藏温度	0…+55 °C/-25…+85 °C
抗振 / 抗冲击性能	符合 EN 60068-2-6/EN 60068-2-27/29
抗电磁干扰 / 抗电磁辐射性能	符合 EN 61000-6-2/EN 61000-6-4
防护等级 / 安装位置	IP 65/66/67 (符合 EN 60529)/可变
