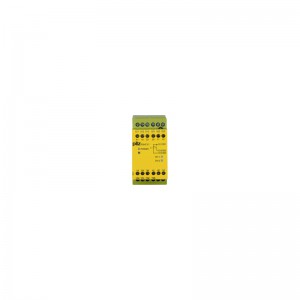

安全继电器（独立式），输入：带/不带触点间短路检测功能 的1/2通道接线，输出：4 N/O t-d ， 1SC 瞬时， UB = 24 V DC ，宽度：45 mm ，集成螺钉接线端子，紧急停止 监控，带有 4 个延迟接通断电触点的安全门，固定释放时间 1 s 。
技术数据
电气数据
| 供电电压 (V) |
24 V |
| 电源电压类型U1 |
DC |
| 功率消耗DC |
2 |
输入
半导体输出
| 半导体输出数量 |
1 |
| 外部电源电压的允许公差DC 半导体 |
-20 %/+20 % |
| 利用率类别符合 EN 60947-1 |
DC-12 |
继电器输出
| 使用类别AC/DC1标准 |
EN 60947-4-1 |
| AC1安全控制电压 |
240 |
| AC1安全控制***大电流 |
6 |
| DC1安全控制电压 |
24 |
| DC1安全控制***大电流 |
6 |
| 使用类别AC15/DC13标准 |
EN 60947-5-1 |
| AC15安全控制电压 |
230 |
| AC15安全控制***大电流 |
5 |
| DC13安全控制电压 |
24 |
| 继电器触点材料 |
AgSnO2 |
| 继电器的其他触点规格 |
+ 0,2 µm Au |
环境数据
| 设备可使用的气候适宜性标准 |
EN 60068-2-78 |
| 以摄氏度一表示的环境温度 |
-10 - 55 °C |
| 湿度额定值 |
93 % r.h.40 °C |
| 允许/不允许凝结 |
不允许 |
| EMC 达到标准 ... |
EN 60947-5-1
EN 61000-6-2
EN 61326-3-1 |
| 振动测试所依据的标准 |
EN 60068-2-6 |
| 应遵守的间隙与爬电距离标准 |
EN 60947-1 |
| 过电压等级 |
III / II |
| 间隙与爬电距离污染程度规范 |
2 |
| �；だ嘈停沧� |
IP54 |
| 保护类型，机壳 |
P_SCHUTZ_GEHAEU_IP40 |
| 端子保护类型 |
IP20 |
时代
| 可选次数 |
1 |
| Tv的允许公差 |
-30 %/+100 % |
机械数据
| 安装位置 |
beliebig |
| 壳体材料下部 |
PPO UL 94 V1 |
| 外壳材料前板 |
ABS UL 94 V0 |
| 外壳上面部分材质 |
PPO UL 94 V1 |
| 连接端子 |
Schraubklemme |
| 端子样式 |
fest |
| 柔性AWG导体的允许截面面积 |
24 - 10 AWG |
| 高度尺寸 |
87 mm |
| 宽度尺寸 |
45 mm |
| 深度尺寸 |
121 mm |
| 净重 |
290 g |
| 总重 |
300 g |
