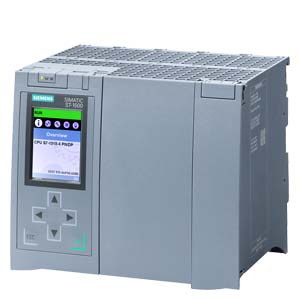

SIMATIC S7-1500， CPU 1518-4 PN/DP， 中央处理器，带 工作存储器 6 MB，用于 程序及 60MByte 用于数据， 第 1 个接口：PROFINET IRT 带双端口交换机， 第 2 接口：PROFINET RT， 第 3 接口：以太网， 第 4 个接口：PROFIBUS， 1 ns 比特性能表现， 需要 SIMATIC 存储卡 |
| 一般信息 |
| 产品类型标志 |
CPU 1518-4 PN/DP |
| 硬件功能状态 |
FS10 |
| 固件版本 |
V2.9 |
| 产品功能 |
| ● I&M 数据 |
是的; I&M0 至 I&M3 |
| ● 时钟同步模式 |
是的; 分布式和集中式；带***小组织块，6 个 125 µs 循环（分布式）和 1 ms（集中式） |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V17（固件 V2.9）/ V13（固件 V1.5）及以上版本 |
| 配置控制 |
| 通过数据组 |
是的 |
| 显示 |
| 屏幕对角线 [cm] |
6.1 cm |
| 操作元件 |
| 按键数量 |
6 |
| 运行模式开关 |
1 |
| 电源电压 |
| 电源的电压类型 |
DC |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是的 |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 |
5 ms |
| ● 重复率，***小值 |
1/s |
| 输入电流 |
| 耗用电流（额定值） |
1.55 A |
| 接通电流，***大值 |
2.4 A; 额定值 |
| I²t |
0.02 A²·s |
| 功率 |
| 背板总线上的馈电功率 |
12 W |
| 来自背板总线的功耗（达到均衡） |
30 W |
| 功率损失 |
| 功率损失，典型值 |
24 W |
| 存储器 |
| SIMATIC 存储卡插槽数量 |
1 |
| 需要 SIMATIC 存储卡 |
是的 |
| 工作存储器 |
| ● 集成（用于程序） |
6 Mbyte |
| ● 集成（用于数据） |
60 Mbyte |
| 装载存储器 |
| ● 插拔式（SIMATIC 存储卡），***大值 |
32 Gbyte |
| 缓冲 |
| ● 免维护 |
是的 |
| CPU-处理时间 |
| 对于位运算，典型值 |
1 ns |
| 对于字运算，典型值 |
2 ns |
| 对于定点运算，典型值 |
2 ns |
| 对于浮点运算，典型值 |
6 ns |
| CPU-组件 |
| 元素数量（总数） |
20 000; 程序块 (OB、FB、FC、DB) 和 UDT |
