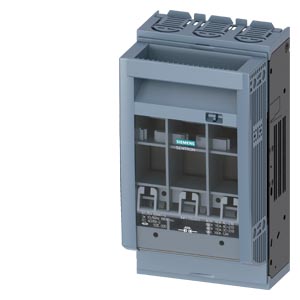

SENTRON，熔斷器隔離開關 3NP1，3 極，NH00，160 A，適用于安裝并內置在安裝板，扁形連接，覆蓋層 45mm

版本

產品品牌名稱

SENTRON

產品名稱

熔斷器負荷隔離開關 3NP1

產品的規格

覆蓋面 45 mm

熔斷器監視的結構形式

無

操作元件的結構形式

箱蓋手柄

負載開關的結構形式板條形狀

否

開關操縱機構的結構形式電機驅動

否

一般技術數據

極數

3

設備的構造類型

用于安裝板上的設計和安裝

分路跨接線的制造尺寸

00和000

熔斷器熔絲的制造尺寸

NH000, NH00

導通電流開關閉合時許可***大值

23 kA

機械式使用壽命（轉換周期）典型

2 000

功率因數

● AC-22 B 時

0.65

● AC-23 B 時

0.45

● 電容負載時

-0.25

保險系統

NH保險裝置

污染程度

3

電壓

絕緣電壓

● 測定值

690 V

● 污染度 3 時 AC 時測定值

690 V

● 在污染程度 2 時 AC 時測定值

1 000 V

功率因數 AC-21 B 時

0.95

抗沖擊電壓能力測定值

8 kV

工作電壓

● AC 時測定值 ***大值

690 V

● DC 時測定值

440 V

● DC 時測定值 ***大值

440 V

防護等級

防護等級 IP

● 開關閉合時帶有擋板或電纜終端蓋

IP40

● 開關閉合時不帶擋板或電纜終端蓋

IP30

● 打開

IP20

● 正面的

IP40

耗散

損耗功率 [W]

● 在常規的熱額定電流中無保險絲每個電極

5 W

● 在常規的熱額定電流中無保險絲每臺設備

15 W

● 電流測定值時 AC 時在熱運行狀態中每個電極

17 W

● 保險裝置的保險裝置的 ***大值

12 W

電力

工作電流

● 35 °C時測定值

160 A

● 40 °C 時測定值

155 A

● 45 ℃ 時測定值

145 A

● 50°C 時測定值

140 A

● 55 ℃ 時測定值

133 A

● AC 時測定值

160 A

● AC-23 B 時 690 V 時測定值

35 A

● AC-23 B 時 500 V 時測定值

63 A

● AC-23 B 時 400 V 時測定值

160 A

● AC-23 B 時 240 V 時測定值

160 A

● AC-22 B 時 690 V 時測定值

125 A

● AC-22 B 時 500 V 時測定值

160 A

● AC-22 B 時 400 V 時測定值

160 A

● AC-22 B 時 240 V 時測定值

160 A

● AC-21 B 時 240 V 時測定值

160 A

● AC-21 B 時 400 V 時測定值

160 A

● AC-21 B 時 500 V 時測定值

160 A

● AC-21 B 時 690 V 時測定值

160 A

● DC-23 B 時 440 V 時測定值

63 A

● DC-23 B 時 240 V 時測定值

100 A

● DC-23 B 時 120 V 時測定值

100 A

● DC-22 B 時 440 V 時測定值

125 A

● DC-22 B 時 240 V 時測定值

160 A

● DC-22 B 時 120 V 時測定值

160 A

● DC-21 B 時 440 V 時測定值

160 A

● DC-21 B 時 240 V 時測定值

160 A

● DC-21 B 時 120 V 時測定值

160 A

導通電流順利接通時許可***大值

15 kA

主電路

工作電流

● 測定值

160 A

● 電容負載時 400 V 時測定值

72 A

● 電容負載時 500 V 時測定值

55 A

輔助電路

轉換器數量用于輔助觸點

0

常閉觸點數量用于輔助觸點

0

常開觸點數量用于輔助觸點

0

適應性

應用適宜性

● 主開關

否

● 負載切斷開關

是

● 急停開關

否

● 安全

是

● 維護/修理開關

是

產品詳細信息

產品組件

● 脫扣報警器

否

● 欠壓脫扣器

否

● 帶有超前轉換觸點的欠壓脫扣器

否

產品特點可密封

是

產品擴展輔助開關

是

產品擴展可選

● 可上鎖

是

● 電機驅動

否

● 斷相監控

是

● 熔斷器監控

是

● 電壓脫扣器

否

● 過壓保護監控

是

產品功能

● 熔斷器監控

否

● 過壓保護監控

否

連接

電氣連接的排列用于主電路

其他

可連接的導線截面用于主觸點

● 單芯線或多芯線 ***小值

2.5 mm²

● 單芯線或多芯線 ***大值

95 mm²

● 多芯線 ***小值

2.5 mm²

● 多芯線 ***大值

95 mm²

擰緊扭矩螺栓連接時

● ***小值

10 N·m

● ***大值

12 N·m

可連接的導線截面類型疊層導線 ***大值

24 x 12 mm

連接技術類型

扁平連接件

電氣連接規格用于主電路

導軌連接

機械設計

高度

202 mm

寬度

105.8 mm

深度

86.5 mm

緊固類型

安裝板

緊固類型

● 地面安裝

是

● 4 孔緊固式的正面裝配

否

● 中心緊固式的正面裝配

否

● 導軌安裝

否

裝入位置

水平/垂直

凈重

0.73 kg

環境條件

環境溫度運行期間

● ***小值

-25 °C

● ***大值

55 °C

環境溫度存放期間

● ***小值

-50 °C

● ***大值

80 °C
