施迈赛安全磁传感器安全磁开关用于监测滑动门、铰链门或可拆卸安全门的位置。没有进行整体评估的传感器只能用于安全职能，依据IEC 60947-5-3；与安全门监控组合使用进行保护时可达到控制类别 4，依据ISO 13849-1。
有可能出现极脏的情况，或需要保持高卫生标准的情况下，使用安全磁开关有极大的优势。这是由于设备易于清洗。
另一个优势是可以隐藏安装在非磁性材料后。工作表面和存储区域可以无需除尘边沿或其他功能要求的切口或突出物。
|
施迈赛安全磁传感器BNS 36-02/01Z-L
|
|
|
热塑外壳
|
|
长寿命
|
|
无机械磨损
|
|
88 mm x 25 mm x 13 mm
|
|
可隐蔽安装
|
|
对横向未对准不敏感
|
|
对灰土不敏感
|
一、总体数据
|
标准
|
BG-GS-ET-14
EN IEC 60947-5-3
|
|
作用原理
|
磁驱动
|
|
编码等级，依据EN ISO
14119
|
低
|
|
安装条件（机械）
|
准冲洗
|
|
传感器拓扑
|
串联传感器
|
|
外壳材料
|
玻璃纤维，加强型热塑塑料
|
|
毛重
|
70 g
|
二、产品特性
|
开启器数量
|
3
|
|
安全触点数量
|
2
|
|
电缆电线数量
|
6
|
三、安全评估
|
标准
|
EN ISO 13849-1
|
|
任务时间
|
20 年
|
|
B 10D 常闭触点（NC）
|
25,000,000 操作
|
四、机械参数
|
执行元件
|
磁铁
|
|
门铰链
|
右
|
|
运动方向
|
正对着活动表面
|

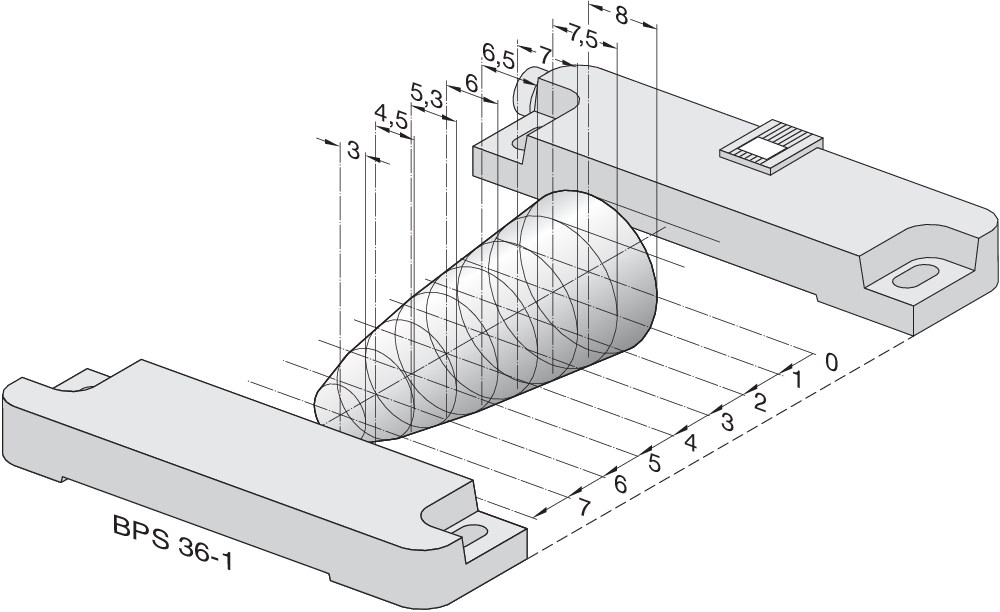

五、Mechanical data - Switching distances according EN IEC 60947-5-3
|
Note (Switch
distance Sn)
|
轴向未对准，安全传感器和操动件在安装时，水平或竖直方向上允许出现偏差。偏差值取决于传感器和操动件之间的
|
|
确保的开关距离 "ON"
|
7 mm
|
|
确保的开关距离 "OFF"
|
17 mm
|
六、Mechanical data - Connection technique
|
终端连接器
|
电缆
|
|
线缆长度
|
1 m
|
|
线缆截面
|
0.25 mm2
|
|
线缆截面
|
23 AWG
|
|
电缆护套材料
|
PVC
|
七、尺寸
|
传感器长度
|
13 mm
|
|
传感器宽度
|
88 mm
|
|
传感器高度
|
25 mm
|
八、环境条件
|
防护等级
|
IP67
|
|
环境温度,***小
|
-25 °C
|
|
环境温度,***大
|
+70 °C
|
|
储存和运输温度,***小
|
-25 °C
|
|
储存和运输温度,***大
|
+ 70°C
|
|
抗振性，依据EN 60068-2-6：
|
10 ... 55 Hz，振幅 1 mm
|
|
抗冲击
|
30 g / 11 ms
|
九、电气参数
|
电压类型
|
DC（直流）
|
|
开关电压，***大
|
75 VDC
|
|
开关电流，***大
|
0.4 A
|
|
开关容量，***大
|
10 W
|
|
转换频率，***大
|
5 Hz
|
