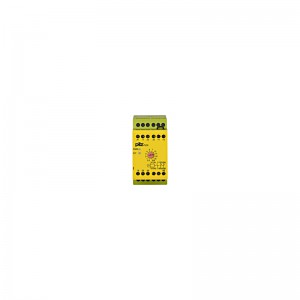

安全继电器（独立式），输入：单通道接线， 输出：1 N/O, 2 N/C, UB = 24V DC,宽度：45 mm ，集成螺钉接线端子 ，脉冲计时继电器，监控反馈回路， 脉冲时间为 0.5 - 30 秒 12 级。
技术数据
电气数据
| 供电电压 (V) |
24 V |
| 电源电压类型U1 |
DC |
| 功率消耗DC |
3 |
| ***大设备断路器 |
Max-Leiterquerschnitt |
继电器输出
| 继电器辅助触点数量 |
2 |
| 使用类别AC/DC1标准 |
EN 60947-4-1 |
| AC1安全控制电压 |
240 |
| AC1安全控制***大电流 |
6 |
| DC1安全控制电压 |
24 |
| DC1安全控制***大电流 |
6 |
| 使用类别AC15/DC13标准 |
EN 60947-5-1 |
| AC15安全控制电压 |
230 |
| AC15安全控制***大电流 |
4 |
| DC13安全控制电压 |
24 |
| 安全触点：AC，符合UL标准 |
240 V AC G. P. |
| 安全触点：导向器负载 |
B300, R300 |
| 继电器触点材料 |
AgSnO2 |
| 继电器的其他触点规格 |
+ 0,2 µm Au |
环境数据
| 设备可使用的气候适宜性标准 |
EN 60068-2-78 |
| 以摄氏度一表示的环境温度 |
-10 - 55 °C |
| 湿度额定值 |
93 % r.h.40 °C |
| 允许/不允许凝结 |
不允许 |
| EMC 达到标准 ... |
EN 60947-5-1
EN 61000-6-2
EN 61326-3-1 |
| 振动测试所依据的标准 |
EN 60068-2-6 |
| 应遵守的间隙与爬电距离标准 |
EN 60947-1 |
| 过电压等级 |
III / II |
| 间隙与爬电距离污染程度规范 |
2 |
| 保护类型，安装 |
IP54 |
| 保护类型，机壳 |
P_SCHUTZ_GEHAEU_IP40 |
| 端子保护类型 |
IP20 |
时代
| 可选次数 |
7
20
3
30
5
4
15
25
1
2
0.5
10 |
| Tv的允许公差 |
-15% / +15% +50 ms |
| 重复精度 |
2 % |
| ***长延迟时间的计算公式 |
tv + 15 % + 50 ms |
机械数据
| 安装位置 |
beliebig |
| 壳体材料下部 |
PPO UL 94 V1 |
| 外壳材料前板 |
ABS UL 94 V0 |
| 外壳上面部分材质 |
PPO UL 94 V1 |
| 连接端子 |
Schraubklemme |
| 端子样式 |
fest |
| 柔性AWG导体的允许截面面积 |
24 - 10 AWG |
| 高度尺寸 |
87 mm |
| 宽度尺寸 |
45 mm |
| 深度尺寸 |
121 mm |
| 净重 |
255 g |
| 总重 |
265 g |
