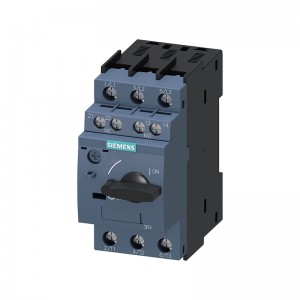

断路器 2.5 A A 脱扣器 1.8...2.5 A， N 脱扣器 33 A， 用于电机保护，等级 10， 螺纹连接， 标准开关容量， 带横向辅助开关 1 NO+1 NC |
| 产品品牌名称 |
SIRIUS |
| 产品名称 |
断路器 |
| 产品的规格 |
用于电机保护 |
| 产品类型名称 |
3RV6 |
| 综合技术数据 |
| 断路器的结构尺寸 |
S00 |
| 损耗功率 [W] 总计 典型 |
6 W |
| 绝缘电压 污染度 3 时 AC 时 测定值 |
690 V |
| 抗冲击电压能力 测定值 |
6 kV |
| 耐冲击性 符合 IEC 60068-2-27 |
25g / 11 ms |
| RoHS 指令（日期） |
05/01/2012 |
| 环境条件 |
| 安装高度 高度超出水平面以上 ***大值 |
2 000 m |
| 环境温度 |
|
| ● 运行期间 |
-20 ... +60 °C |
| ● 运输期间 |
-50 ... +80 °C |
| 相对空气湿度 运行期间 |
10 ... 95 % |
| 主电路 |
| 极数 用于主电路 |
3 |
| 可设置的电流动作值 电流控制的过载脱扣的 |
1.8 ... 2.5 A |
| 工作电压 |
|
| ● 测定值 |
690 V |
| ● AC-3 时 测定值 ***大值 |
690 V |
| 工作频率 测定值 |
50 ... 60 Hz |
| 工作电流 测定值 |
2.5 A |
| 工作电流 AC-3 时 400 V 时 测定值 |
2.5 A |
| 开关频率 AC-3 时 ***大值 |
15 1/h |
| 辅助电路 |
| 辅助开关的结构形式 |
横向放置的 |
| 保护和监控功能 |
| 脱扣等级 |
CLASS 10 |
| 过电流脱扣器规格 |
热量 |
| 极限短路电流 (Icu) 分断能力 AC 时 400 V 时 测定值 |
100 kA |
| 工作短路电流 (Ics) 分断能力 AC 时 400 V 时 测定值 |
100 kA |
| 电流动作值 无延迟的短路脱扣器的 |
33 A |
| 保护装置，防止短路导致开关装置损坏。 |
| 产品功能 短路保护 |
是 |
| 短路脱扣器的规格 |
磁性的 |
| 装入/固定/外廓尺寸 |
| 装入位置 |
任意的 |
| 紧固类型 |
按照DIN EN 60715在35mm安装导轨上的螺丝固紧和扣接固紧 |
| 高度 |
97 mm |
| 宽度 |
45 mm |
| 深度 |
96 mm |
| 须遵守间距 到接地部件 |
|
| ● 向前地 |
0 mm |
| ● 反向地 |
0 mm |
| ● 向上地 |
50 mm |
| ● 侧向地 |
30 mm |
| ● 向下地 |
50 mm |
| 接口/ 接线端子 |
| 电气连接规格 |
|
| ● 用于主电路 |
螺栓连接 |
| ● 用于辅助和控制电路 |
螺栓连接 |
| 电气连接的排列 用于主电路 |
上面和下面 |
| 可连接的导线截面类型 |
|
| ● 用于主触点 |
|
| — 单芯线或多芯线 |
2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — 细芯线的 带有电缆末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 导线处 用于主触点 |
2x (18 ... 12), 2x (20 ... 16) |
| 可连接的导线截面类型 |
|
| ● 用于辅助触点 |
|
| — 单芯线或多芯线 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| — 细芯线的 带有电缆末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 导线处 用于辅助触点 |
2x (20 ... 16), 2x (18 ... 14) |
| 拧紧扭矩 |
|
| ● 用于主触点 螺栓连接时 |
0.8 ... 1.2 N·m |
| ● 用于辅助触点 螺栓连接时 |
0.8 ... 1.2 N·m |
| 安全 |
| 防护等级 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接触保护 正面的 符合 IEC 60529 |
确保从前部垂直触摸时手指安全 |
