菲尼克斯浪涌保護器適用于信息技術和電信網絡的電涌保護器

IT接口對于過電壓**敏感。理想情況下，高傳輸速率不應受到保護電路的影響。而功能強大且反應迅速的組件能提供可靠保護，同時衰減較低。進而安全限制過電壓，且帶寬幾乎不受影響。

菲尼克斯電氣的DATATRAB DT系列產品為諸多應用提供保護：

l 高速網絡，***高達萬兆位以太網

l 帶有RS-485接口的網絡

l 用于電信應用的模擬量和數字量接口，包括DSL

所有的電涌保護設備均與系統兼容，并且采用合適的連接技術。

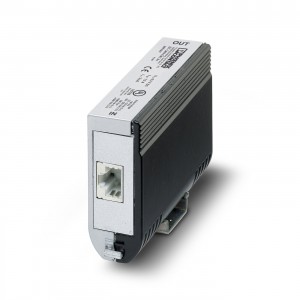

DT-LAN-CAT 6+型號支持各種數據協議下的高速數據傳輸，如以太網、以太網供電 (PoE)、ISDN、令牌環網和DS1等。

DATATRAB可用作適配器或DIN導軌模塊。

E A 級（ CAT6 A ）電涌保護裝置，適用于千兆以太網（至10 Gbps），令牌環，FDDI/CDDI，ISDN和DS1。適用于以太網供電（PoE++ / 4PPoE）“模式A”和“模式B”。RJ45連接插頭帶單獨的接地電纜，與NS 35 DIN導軌卡接便可實現接地連接。

一、產品屬性

IEC 類別	B2
	C1
	C2
	C3
	D1
類型	適配器采用DIN導軌安裝
產品類型	信息技術的電涌保護
位數	8
每模塊的線對	4

二、數據鏈接

連接方式

RJ45

三、尺寸

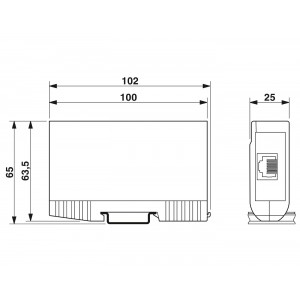

尺寸圖
寬度	25 mm
高度	102 mm
深度	63.5 mm

三、規格材料

顏色	銀色/黑色
外殼材料	鋅模鑄

四、尺寸

寬度	17.5 mm
高度	75 mm
深度	60.5 mm

五、機械特性

機械參數

開口式側板

否

保護電路

動作方向	Line-Line & Line-Ground/Shield
***大持續電壓UC（線-線）	≤ 3.3 V DC (±60 V DC/PoE)
額定電流	≤ 1.5 A (25 °C)

UC時，有效工作電流IC	≤ 1 µA
殘流IPE	≤ 400 µA
標稱放電電流In (8/20) µs（線芯-線芯）	100 A
額定放電電流In（8/20）µs（線芯-地）	2 kA (每對信號線)
脈沖放電電流Iimp (10/350) µs（線芯-地）	1 kA
總放電電流Itotal (8/20) µs	10 kA
額定功率脈沖電流lan（10/700）µs（線芯-線芯）	≤ 40 A
額定功率脈沖電流lan（10/700）µs（線芯-地）	≤ 160 A
輸出電壓限值1 kV/µs（線芯-線芯）波峰	≤ 85 V (PoE)
輸出電壓限值1 kV/µs（線芯-地）波峰	≤ 700 V
輸出電壓限值1 kV/µs（線芯-線芯）靜態	≤ 9 V
輸出電壓限值1 kV/µs（線芯-地）靜態	≤ 700 V
殘留電壓 ln，（導線-導線）	≤ 15 V
殘留電壓 ln，（導線-導線）	≤ 100 V (PoE)
電壓保護水平Up（線芯-線芯）	≤ 9 V (B2 - 1 kV / 25 A)
	≤ 100 V (B2 - 1 kV / 25 A - PoE)
	≤ 12 V (C3 - 20 A)
電壓保護水平Up（線-地）	≤ 900 V (B2 - 4 kV / 100 A)
	≤ 700 V (C2 - 4 kV / 2 kA)
	≤ 1 kV (C3 - 80 A)
響應時間tA（線芯-線芯）	≤ 1 ns
響應時間tA（線芯-地）	≤ 100 ns
輸入衰減aE，對稱。	≤ 1 dB (可達100 Mz/直接測量)
	≤ 1 dB (可達250 MHz/直接測量)
	≤ 3 dB (可達500 MHz/直接測量)
近端串擾衰減	≥ 35 dB (250 MHz/100 Ω/link)
	≥ 45 dB (100 MHz / 100 Ω /鏈接)
	≥ 27 dB (500 MHz / 100 Ω /鏈接)
	≥ 39 dB (250 MHz/100 Ω/直接測量)
電容（線芯-線芯）	典型值 12 pF (f= 1 MHz / VR= 0 V)
電容（線芯-地）	典型值 2 pF (f= 1 MHz / VR= 0 V)
電涌保護故障報警	無
電涌電流電阻（導線-導線）	B2 - 1 kV / 25 A
電涌電流電阻（導線-導線）	C3 - 20 A
電涌電流電阻（導線-接地）	B2 - 4 kV / 100 A
	C2 - 4 kV / 2 kA
	C3 - 80 A
	D1 - 1 kA

六、環境條件

保護等級	IP20
環境溫度（運行）	-40 °C ... 70 °C

環境溫度（存放/運輸）	-40 °C ... 70 °C
海拔	≤ 4000 m (平均海拔（標準海拔零點以上）)
允許濕度（運行）	5 % ... 85 %

七、標準和規范

標準/規格	IEC 61643-21
標準/規格	EN 50173-1
標準/規格	ISO/IEC 11801-Am.1

八、安裝

安裝類型	采用特殊連接的電涌保護插頭和DIN導軌，35 mm

應用圖
