产品简介

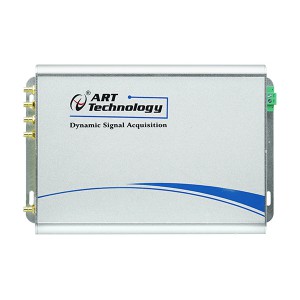

NET8814-4/8 是一款为测试音频和振动信号而设计的高精度数据采集卡。NET8814-4/8 提供 4/8 路同步模拟输入通道，24bit 分辨率，单通道采样速率***高 204.8KSPS。每通道集成独立的 IEPE 激励 源，可实现加速度传感器及麦克风等相关的信号调理。支持 AC/DC 两种耦合方式，每通道均可通过 软件独立配置。板载数字抗混叠滤波器，可有效降低高频噪声并抑制频率混叠。NET8814-4/8 具备灵 活的通道配置，对于多通道的动态信号采集应用，适用于诸如动态结构测试、音频/振动测试等高通 道数的动态信号采集应用场合。
指标参数
|
模拟量输入
|
分辨率
|
24 bit
|
|
采样范围
|
±11V、±5.5V、±2.2V、±1.1V
|
|
同步采样通道数
|
NET8814-4
|
NET8814-8
|
|
4通道
|
8通道
|
|
通道配置
|
伪差分（50Ω）
|
|
采样速率
|
8 Hz ~ 204.8KHz
|
|
校准方式
|
软件自动校准
|
|
耦合方式
|
直流、交流
|
|
采集模式
|
按需单点采样、有限点采样、连续采样
|
|
存储器深度
|
4K 点FIFO
|
|
测量类型
|
加速度、电压、声音/震动类
|
|
信号调理
|
抗混叠滤波器、电流激励
|
|
触发源
|
支持软件触发、模拟边沿触发、模拟窗触发、数字边沿触发
|
|
每通道集成4mA独立的IEPE激励源
|
|
支持多卡同步
|
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
