中高压固态软起动器可智能控制高压电力设备平滑起动与停车，以及对高压电力设备进行安全�；ぜ嗖�，是具有国际水平的智能化控制设备。
ZYR系列的控制核心是微处理器 CPU，这个微处理控制系统可以对电机进行起动和�；ぁ�
CPU控制SCR进行相位角触发控制以降低加在电机上的电压，然后通过控制加在电机上的电压和电流平滑的增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少了对连接在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和�；�。
软起动器原理图：
设计柜型
ZYR型中高压（3000V-10000V）软起动器应该配合装有真空断路器的进线柜一起使用。

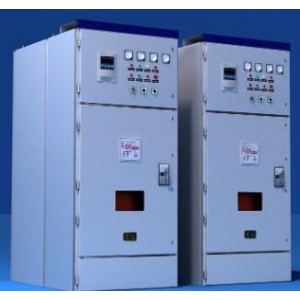

软起动柜
软起动部分是由旁路真空接触器、可控硅高压组件、RC 吸收电路、触发电路和控制部份组成的。
旁路真空接触器--电机起动完毕后，先切换旁路，再关断。其选用电压比率是6KV用于3300V，7.2KV用于6000V、6600V﹔10KV 用于10KV的软起动器。
RC吸收网络--提供瞬间电压�；さ缏罚约跎賒v/dt冲击电压。防止可控硅元件的损坏。
触发电路--提供可以达 2A 以上的强触发脉冲保证串联的可控硅动态均压，触发电路和可控硅是带有高压的，通过光纤和变压器与控制板隔离。
可控硅高压组件——是由多个可控硅串联组成的，数量根据用户电机电压来决定。
说明 :
1、高压真空断路器在特殊情况下可以分断短路电流。
2、高压电流互感器与真空断路器配合提供电动机�；�。
3、高压部分通过光纤与低压控制部分进行通讯。
4、内置 120VAC 控制变压器可以提供软起动器所需要的控制电源。
5、旁路真空接触器。
6、隔离变压器。
7、控制面板。
8、可控硅（SCR）
9、过电压吸收器
此图适用 E 型柜。
产品特点：
○ 控制系统经过严格的 EMC 电磁兼容测试实验后检验合格﹐从而具备较高的抗电磁干扰性能﹔拥有完全自主的软起动器控制技术知识产权﹐有能力为用户进行免费的软件控制系统升级。
○ 采用动态的模糊控制理念，根据负载转矩的大小、自动调整电机的起动时间与电机的起动转矩。从而实现电机平滑加速。电机转速，达到额定工作转速时，旁路接触器自动吸合，解决了人为设定的起动曲线与负载转矩曲线不匹配的难题。这是我们公司的中高压固态软起动柜相比国内其它厂家**之处﹔
负载适应能力强，具有3种起动控制模式：
○ 电压斜坡起动 ：出厂设置为具有限流功能的电压斜坡﹐可以满足大多数应用场合，其初始转矩设定为电机刚好能带动负载转动时的值，然后电压逐渐的平滑上升。在限定的斜坡时间和电机起动电流范围内，使电机平滑上升到全速运转﹔
○ 限流起动：起动时，电流快速增加到限定值，一直到电机全速运行﹔
○ 脉冲突跳起动：主要用于重型负载。
○ 自由停车或软停车可�。嚎梢允视貌煌耐３党『弦蝗缦玫乃感в�，以满足特殊需要﹔
○ 文字显示功能：LCD 液晶屏显示各种工况及各种语言可选，编程及故障状态下均有文字显示说明，操作直观方便﹔
○ 系统通讯功能：内置通讯端口。RS一485 与远程终端设备的多点通讯（通讯协议 Modbus 及 Porfibus 可�。┩ü讼罟δ芸梢灾苯佑肷衔� PC机通讯来实现�？丶耙Ｐ诺裙δ堋�
应用领域：
广泛应用于电力系统、机械制造、水泥生产、冶金、矿山、采油、化工、水处理等行业的鼠笼式交流异步、同步电机。作为三相电压 3KV-10KV 中高压电机起动、控制、�；ぁ⑷硗Ｖ谩�
技术指标：
● 负载种类：三相中高压鼠笼式异步电机、同步电机
● 交流电压：3kV、3.3kV、6kV、6.6kV、10kV AC-15%～+10%
● 绝缘电压：线电压：3000V、6000V、10000V；绝缘电压：18000V、25000V、42000V
● 过载容量：连续：125%控制器标称值；过载：500%/60秒。
● 频率：50Hz/60Hz±2Hz 自动选择
● 主回路组成：（12SCRS、18SCRS或30SCRS视型号而定）
● SCR反向峰值电压：13000V～32500V（视型号而定）
● 相序：RNMV允许在任何相序下工作
● 瞬时过电压�；ぃ篸v/dt 吸收网络
● 冷却：自然冷却
● 旁路：具有直接起动容量的旁路真空接触器，额定电流大于 450A 时旁路采用固定式真空断路器。
● 环境条件：机柜温度 0℃～50℃(32℃～122℃)，底盘温度 0℃～50℃﹔（一20℃～50℃可选加热器 )；海拔 2000米及以下 ,5%～95% 相对湿度；海拔 2000 米及以上，采用降容使用。
● 控制方式：用户提供2或3线 220VAC或220VDC ,1000VA
● 辅助继电器：C 型干式继电器，5～10A 250V，一个可编程联锁继电器，一个旁路继电器，一个故障输出；继电器
电机的保护
● 电流：二段式定时、反时限过流�；ぃㄏ奘彼俣�、仅限于 G 型、过电流）；二段式负序定时、反时过流保护（负序限时速断、仅限于 G 型、负序过电流）
● 过载：堵转�；�、过负荷报警
● 温度：用温度继电器的�；ぃㄎ露裙�、温度升高）
对软起动的�；�
● 温度：对 SCR 组件的�；さ蔽露瘸� 85℃时，跳闸
● 起动时间过长保护：起动时间超过 120秒跳闸
● 输入缺相：三相电源缺任一相都无法起动并故障报警
● 每小时起动次数：每小时起动次数不超过 6次，起动***小时间间隔：5 分钟。
