PSR-CE 系列经济款菲尼克斯继电器
l PSR-CE1 适用于急停、行程开关、安全门锁、拉绳开关等“常闭触点型传感器”监控
l PSR-CE2 适用于安全光幕、激光扫描仪、非接触式感应开关（OSSD）等“24V DC有源信号输出传感器”监控
l PSR-CE3 适用于上述所有传感器
l PSR-CE2、PSR-CE3 具有带监控的手动复位功能
l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 输出为3个常开触点、1个常闭触点 �？榭矶�22.5mm，可插拔式螺钉端子

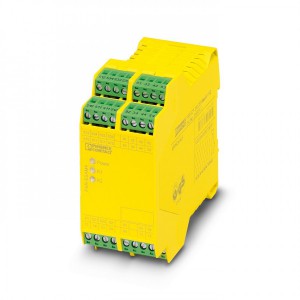

菲尼克斯继电器，用于急停和安全门监控，安全等级可达EN ISO 13849标准的SIL 3或Cat. 4、PL e，单通道或双通道运行，8个启用电流通路，US = 24 V DC，“热”插拔螺钉式接线端子
一、产品属性
|
产品类型
|
安全继电器
|
|
应用
|
急停按钮
|
|
安全门
|
|
机械寿命
|
约 107 开关次数
|
|
继电器型号
|
带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
|
二、电气特性
|
额定条件下的***大功耗
|
31.7 W (US = 26.4 V，IL² = 144 A²，PTotal max = 2.9 W + 28.8 W)
|
|
额定操作模式
|
100 %符合条件
|
|
额定绝缘电压
|
250 V
|
|
额定过电压／绝缘
|
4 kV基础安全隔离：
所有电流通路与外壳之间6 kV增强型隔离耐压：
在A1/A2与63/64, 73/74, 83/84之间
在S10/S11/S12/S33/S34/S35与63/64, 73/74, 83/84之间
在63/64, 73/74, 83/84相互之间
|
三、特性
|
安全数据
|
|
停止类别
|
0
|
|
安全数据: EN ISO 13849
|
|
分类
|
4
|
|
性能级别(PL)
|
e (3 A DC13；3 A AC15；8760次开关循环/年)
|
|
安全数据: IEC 61508 - 高要求
|
|
设备类型
|
A类
|
|
安全完整性水平(SIL)
|
3
|
|
每小时危险可能(PFHD)
|
5.06 x 10-10 (3 A DC13；3 A AC15；8760次开关循环/年)
|
|
认证测试周期
|
240 月
|
|
使用周期
|
240 月
|
|
安全数据: IEC 61508 - 低要求
|
|
名称
|
该数据仅在需求率不超过每年一次的情况下生效。
|
|
设备类型
|
A类
|
|
安全完整性水平（SIL）
|
3
|
|
所需求的危险故障可能性（PFHAVG）
|
1.48 x 10-4
|
|
认证测试周期
|
77 月
|
|
使用周期
|
240 月
|
五、尺寸
|
宽度
|
45 mm
|
|
高度
|
99 mm
|
|
深度
|
114.5 mm
|
