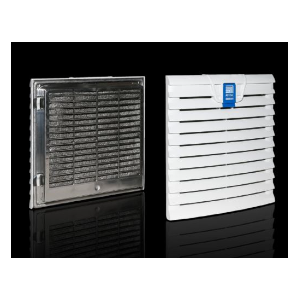

威图机柜RittalTopTherm 过滤器风扇
产品型号 3239.124
成套风扇单元，无需工具即可安装在表面上。风扇气流量为 20 - 900m³/h，防护等级按标准为 IP 54。
产品描述:
采用斜流式风机技术的过滤器风扇压力更稳定，并能提供更恒定的气流。斜流式出风技术可实现控制机柜的均匀散热。
颜色:
RAL 7035
供货范围:
Complete unit ready to install, including chopped-fibre filter mat
风扇:
轴向，直流电机
Air throughput, unimpeded airflow (with chopped-fibre filter):
在 50 Hz 条件下: 100 m³/h
Air throughput, unimpeded airflow (with pleated filter):
在 50 Hz 条件下: 110 m³/h
气流量（带含有标准过滤垫的排气过滤器）（数量 x 型号）:
1 x 3239200: 74 m³/h
2 x 3239200: 84 m³/h
额定工作电压:
24 V (直流)
额定功率 Pel:
在直流电下: 5.5 W
额定电流 ***大:
在直流电下: 0.32 A
尺寸:
宽度: 204 mm
高度: 204 mm
安装开口截面:
开孔宽度: 177 mm
开口高度: 177 mm
安装深度:
90 mm
防护等级 IP，符合 IEC 60 529 标准:
IP54 with chopped-fibre filter/pleated filter
IP55 with pleated filter and absorber mat
IP56 with chopped-fibre filter/pleated filter and hose-proof hood
防护等级 NEMA:
Type 12 with chopped-fibre filter/pleated filter
Type 3, 3R, 4, 4X with chopped-fibre filter/pleated filter and hose-proof hood
前置熔断器:
自动保险器/熔丝: 2 A
说明:
To increase the air throughput, a pleated filter may optionally be used (see characteristic curve). Suitable for use with fan-and-filter units, roof-mounted fans and outlet filters.
针对 3237.XXX 过滤器风扇，通过设备上的 2 条单芯导线（长度约 300 mm）连接电子接口，其他过滤器风扇则采用弹簧端子
工作温度范围:
-15 °C...55 °C
贮存温度范围:
-30 °C...70 °C
噪音等级:
在直流电下: 46 dB(A)
包装单元:
1 件
重量/包装:
0.78 kg
