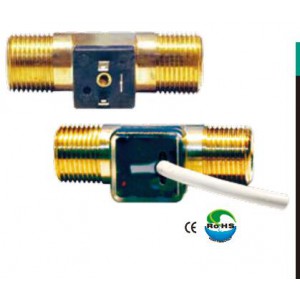

美國Gems捷邁FT-110M霍爾效應渦輪流量傳感器GEMS新產品FT-110M

Gems捷邁FT-110M流量傳感器部件號：

245148-C， 245148-D， 245150-C ，245150-D

245149-C ，245149-D ，245151-C ，245151-D



FT - 110 系列 - TurboFlow®

經濟型流量傳感器

格，高精度（±3％的讀數）

? 測量從0.13-9.2GPM (0.5-35 LPM) 的低流量

? 輕質塑料設計使之可以安裝在任何位置

? 閥座安裝 O 型圈設計

性能參數

接液材質

殼體 尼龍12

渦輪 尼龍12合成物

軸承 PTFE(聚四氟乙烯)/15％石墨

工作壓力 200 PSIG (13.7 bar)

破裂壓力 2500 PSIG (172 bar)

工作溫度 -20℃ ~ 100℃

粘度 32 ~ 81 SSU (.8 ~ 16 厘司)

過濾 <50 微米

供電電壓 5 ~ 24 VDC @ 8mA

輸出（Hz） NPN 集電極開路 @ 20mA，

漏電流10μA （需要上拉電阻)

精度 ±3% 讀數

重復性 0.5％ FS

電氣連接 DIN 9.4mm *

24 AWG 3英尺. 電纜

接口 3/8" NPT陽螺紋

G3/8" 陽螺紋

17mm 管子 O型圈

典型壓降

匹配DIN接頭，需另行訂購

輸出 (PIN 2)

棕 (輸出)

黑 (0 VDC)

紅 (5-24 VDC)

0 VDC

5-24 VDC (PIN 1)

3K-30 KΩ PULL up 電阻器

客戶提供

3K-30K 歐姆上拉

電阻 （客戶匹配）

DIN

電纜導線色彩

接線圖

FT-100-1.AI

2.5

8 6 4 2 0

0 .25 .50 1 2 3 4 5 6 7 8

10

16

14

12

18

流量-加侖（GPM）

測試數據基于水介質流量 （20℃）

壓降

A

B

流量范圍 A

.13 - 2.6 GPM

.5 - 10 LPM

流量范圍 B

.26 - 9.2 GPM

1 - 35 LPM

0.67

(17)

0.98

(25)

1.09

(27.7)

0.75

(19.1)

3/8? NPT 或 G 3/8?

3芯PVC電纜

39-41英寸長度

1.26

(32)

我們的經驗 ? 您的解決方案

Gems 的霍爾效應渦輪流量傳感器對于低流量液體監測的OEM應用十

分理想。低廉的價格，加上0.5%的重復性，使之成為分配計時器系

統的理想替代品。與現有的計時系統不同，渦輪技術不受老化過濾器

所引起的系統壓力變化的影響。該傳感器的標準功率和輸出規格使它

容易改裝到現有的控制器。
