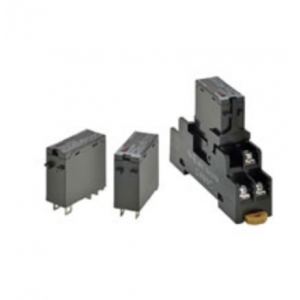

歐姆龍I/O固態繼電器 G3R-I/O 插座端子的SSR與G2R-1-S功率繼電器為同一形狀
G3R-I/O系列部分產品預定于2023年3月底訂貨截止

本體

輸入用（微小負載）

絕緣方式	動作指示燈	響應速度	適用負載	輸入額定電壓	型號
光電耦合器	有	important;">---	DC4～32 V 0.1～100 mA	AC100～240 V	G3R-IAZR1SN AC100-240
		高速型		DC5 V	G3R-IDZR1SN DC5
		高速型		DC12～24 V	G3R-IDZR1SN DC12-24
		低速型		DC5 V	G3R-IDZR1SN-1 DC5
		低速型		DC12～24 V	G3R-IDZR1SN-1 DC12-24

輸出用（一般負載）

絕緣方式	動作指示燈	過零觸發功能	適用負載	輸入額定電壓	型號
光電三端雙向開關	有	有	2 A AC100～240 V	DC5～24 V	G3R-OA202SZN DC5-24
光電三端雙向開關		無	2 A AC100～240 V		G3R-OA202SLN DC5-24
光電耦合器		important;">---	2 A DC5～48 V		G3R-ODX02SN DC5-24
光電耦合器		important;">---	1.5 A DC48～200 V		G3R-OD201SN DC5-24

附件（另售）

連接插座

分類	端子結構	形狀	型號
正面連接	螺釘端子	important;">	P2RFZ-05
	螺釘端子	important;">	P2RF-05
	螺釘端子指觸保護結構	important;">	P2RFZ-05-E
	螺釘端子指觸保護結構	important;">	P2RF-05-E
	Push-In Plus端子臺	important;">	P2RF-05-PU
背面連接	印刷電路板用端子	important;">	P2R-05P
	印刷電路板用端子	important;">	P2R-057P
	焊接端子	important;">	P2R-05 A

Push-In Plus端子臺插座用

短接棒

適用插座型號	間距	用途	形狀/外形尺寸	極數	尺寸(L)	覆膜顏色	*短接棒型號1**	***低訂貨數量(個)
important;">P2RF-05-PU	important;">7.75 mm	important;">輸出端子的交叉	important;">	important;">2	important;">15.1	important;">紅色 (R) 藍色 (S) 黃色 (Y)	important;">PYDN-7.75-020□	important;">10
				important;">3	important;">22.85		important;">PYDN-7.75-030□
				important;">4	important;">30.6		important;">PYDN-7.75-040□
				important;">20	important;">154.6		important;">PYDN-7.75-200□
	important;">15.5 mm	important;">輸入端子的交叉	important;">	important;">8	important;">115.85		important;">PYDN-15.5-080□

* 型號的□內為覆膜顏色的符號。□顏色選擇：R=紅色、S=藍色、Y=黃色

標簽

適用機型	型號	***低訂貨數量(板) (每板的數量)
important;">P2RF-05-PU	important;">XW5Z-P4.0LB1	important;">5 (1板/60張)

螺釘端子插座用

短接棒

適用插座型號	間距	形狀	外形尺寸	極數	覆膜顏色	短接棒型號	***大通電電流	***低訂貨數量(套)
important;">P2RFZ-05	important;">19.4 mm	important;">	important;">	important;">10	important;">藍色 (S)	important;">P2DN-19.4-100S	important;">20A	important;">1* (一套包含10個短接棒和20個絕緣蓋帽)
important;">P2RFZ-05-E	important;">15.7 mm	important;">	important;">	important;">10	important;">藍色 (S)	important;">P2DN-15.7-100S	important;">20A	important;">1* (一套包含10個短接棒和20個絕緣蓋帽)

注：1. 請?jiān)诖_認適用插座型號、形狀和外形尺寸后進行選擇。
       2. 請?jiān)谕徊遄鶅?nèi)或不同插座間進行交叉配線。
       3. 不可用于P2RF-05、P2RF-05-E插座。
       4. 請?jiān)谙露问褂枚探影簟?nbsp;
           如果在上段使用短接棒，請向上（參見下圖）進行配線。
           由于與插座發生干擾，短接棒可能未正確配線，導致接觸不良。

* 一套（訂購單位）包含10個短接棒和20個絕緣蓋帽。

P2DN短接棒用絕緣蓋帽

適用機型	形狀	外形尺寸	型號	***低訂貨數量(套)
important;">P2DN-19.4-100S P2DN-15.7-100S	important;">	important;">	important;">P2DN-CP100	important;">1* (100個/套)

注. 使用剪斷的短接棒時蓋帽作為絕緣使用。
* 一套（訂購單位）包含100個絕緣蓋帽。

端子蓋

適用插座型號	形狀	型號	***低訂貨數量(個)
important;">P2RFZ-05	important;">	important;">P2CZ-C	important;">10*

注：1. 此端子蓋不能與P2RF-05插座一起使用。
2. 選擇時，請與插座P2RFZ-05組合使用。
3. 如果短接棒（選裝件）安裝在上段（參見下圖），由于與端子蓋發生干擾，不能使用。

* 訂購時，請按***低訂貨數量10套的倍數訂購

端子蓋安裝時的外形尺寸

標簽

適用機型	型號	***低訂貨數量(個)
important;">P2RFZ-□-E	important;">XW5Z-P2.5LB1	important;">5 (1板/72張)

注. 此標簽不可用于P2RFZ-□-E以外的插座。

導軌安裝用品

分類	產品名稱		形狀	型號
正面連接	支撐導軌	淺型/全長1 m	important;">	PFP-100N
		淺型/全長0.5 m	important;">	PFP-50N
		深型/全長1 m	important;">	PFP-100N2
	終端板		important;">	PFP-M
	間隔板		important;">	PFP-S
背面連接	連接插座安裝板 (安裝5個插座用)*		important;">-	P2R-P

* 并列安裝多個背面連接插座（焊接端子P2R-□A）時使用。
