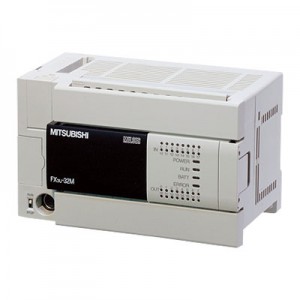

三菱  FX3U-32MR/DS  可编程控制器PLC
三菱  FX3U-32MR/DS  可编程控制器PLC
三菱  FX3U-32MR/DS  可编程控制器PLC
三菱  FX3U-32MR/DS  可编程控制器PLC
三菱  FX3U-32MR/DS  可编程控制器PLC



FX3U-32MR/DS产品详细介绍：
【FX3U-32MR/DS电源规格】

  ◆ 电源电压：DC24V
  ◆ 电源电压允许范围：DC16.8~28.8V
  ◆ 允许瞬时停电时间：对5ms以下的瞬时停电会继续运行。
  ◆ 电源保险丝：250V 3.15 A
  ◆ 冲击电流：***大35 A  0.5ms以下/DC24V
  ◆ 消耗功率：30W
  ◆ DC24V供给电源：无
  ◆ DC5V内置电源：500mA以下

【FX3U-32MR/DS输入规格】
  ◆ 输入形式：漏型/源型
  ◆ 输入点数：16点
  ◆ 输入的连接方式：拆装式端子排(M3螺丝)
  ◆ 输入信号电压：AC电源型：DC24V ±10%   DC电源型：DC16.8~28.8V
  ◆ 输入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ) X010以上4.3KΩ
  ◆ 输入信号电流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V) X010以上5mA/DC24V
  ◆ ON输入感应电流：X000~X005(3.5mA以上) X006~X007(4.5mA以上) X010以上3.5mA以上
  ◆ OFF输入感应电流：1.5mA以下
  ◆ 输入信号形式：无电压触点输入
         漏型输入时：NPN开集电极型晶体管
         源型输入时：PNP开集电极型晶体管
  ◆ 输入回路隔离：光耦隔离
  ◆ 输入动作的显示：光耦驱动时面板上的LED灯亮

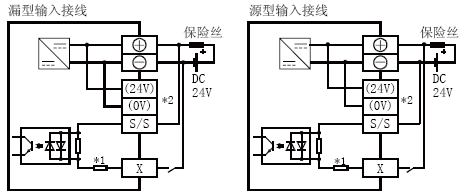

  ◆ 输入回路的结构图

【FX3U-32MR/DS输出规格】
  ◆ 输出种类：继电器
  ◆ 输出点数：16点
  ◆ 输出的连接方式：拆装式端子排(M3螺丝)
  ◆ 外部电源：AC240V以下
  ◆ ***大电阻负载：2A/1点
      每个公共端的合计负载电流如下
      ·输出1点/1个公共端：2A以下
      ·输出4点/1个公共端：8A以下
      ·输出8点/1个公共端：8A以下
  ◆ ***大感性负载：80VA
  ◆ ***小负载：DC5V 2mA
  ◆ 开路漏电流：无
  ◆ 输出响应时间：约10mS
  ◆ 回路隔离：机械隔离
  ◆ 输出动作的显示：继电器线圈通电时面板上的LED灯亮
  ◆ 输出回路的结构

FX3U-32MR/DS重量：0.65kg
