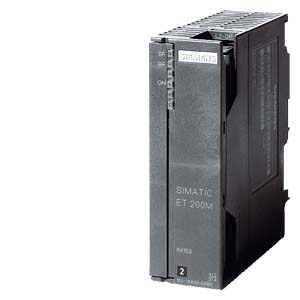

西门子PLC ET200M 6ES7153-1AA03-0XB0
 |
SIMATIC DP，接口连接 IM 153-1，针对 ET 200M， 用于***多 8 个 S7-300 组件 |
| 一般信息 |
| 产品类型标志 |
IM 153-1 DP ST |
| 制造商标记 (VendorID) |
801Dh |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 电源导线的外部保险装置（推荐） |
不需要 |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 |
5 ms |
| 输入电流 |
| 耗用电流，***大值 |
350 mA; 24 V DC 时 |
| 接通电流，典型值 |
2.5 A |
| I²t |
0.1 A²·s |
| 输出电压 / 标题 |
| 额定值 (DC) |
5 V |
| 输出电流 |
| 用于背板总线 (DC 5 V)，***大值 |
1 A |
| 功率损失 |
| 功率损失，典型值 |
3 W |
| 地址范围 |
| 地址容量 |
| ● 输入端 |
128 byte |
| ● 输出端 |
128 byte |
| 硬件扩展 |
| 每个 DP 从站接口模块的组件数量，***大值 |
8 |
| 接口 |
| 传输模式 |
RS 485 |
| 传输速率，***大值 |
12 Mbit/s |
| 1. 接口 |
| 传输速率的自动计算 |
是 |
| 物理接口 |
| ● 接口的输出电流，***大值 |
90 mA |
| ● 接口规格 |
9 针 Sub-D 接口 |
| PROFIBUS DP 从站 |
| ● GSD 文件 |
（对于 DPV1）SIEM801D、GSD；SI01801D、GSG |
| ● 自动波特率搜索 |
是 |
| 协议 |
| 总线协议/传输协议 |
PROFIBUS DP 符合 EN 50170 |
| 协议（以太网） |
| ● TCP/IP |
否 |
| PROFIBUS DP |
| ● 节点地址的***大数目 |
允许 1 至 125 |
| 服务 |
| — SYNC 能力 |
是 |
| — FREEZE 功能 |
是 |
| — 直接数据交换（横向连接） |
是; 发送器 |
| 电位隔离 |
| 存在电位隔离 |
是 |
| 绝缘 |
| 绝缘测试，使用 |
绝缘电压 500 V |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 环境要求 |
| 运行中的环境温度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| ● 水平安装，***小值 |
0 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
0 °C |
| ● 垂直安装，***大值 |
40 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
3 000 m |
| 项目组态 / 标题 |
| 组态软件 |
| ● STEP 7 |
STEP 7 / COM PROFIBUS / 新工具关于 GSD 文件 |
| 尺寸 |
| 宽度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，约 |
360 g |
