2041025PA2F2B029NN，2041100PA2F2B029NN，2041050PA2F2B029NN，2041250PA2F2B02WNN,2041250PG2F2B029NN，2041250PG2F2B02WNN，

2041250PG2F2B11029NN，2041250PG2F1102WNN，2041025PA2F11029NN，2041100PA2F11029NN，2041050PA2F11029NN，2041250PA2F1102WNN

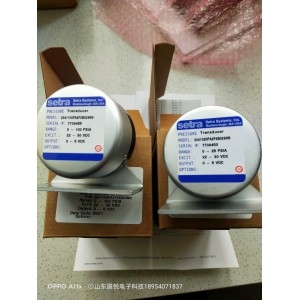

Setra 的 204 型压力变送器堪称是测试与测量行业中表压和绝压测量的**级产品。长达数十年之久的装机历史为其赢得了良好的口碑，至今仍是各类关键应用的信赖之选。

204通用高精度压力测量·科研测试及测量·真空系统·功率计·发动机试验台等精密压力测量领域

Setra 的 204 型压力变送器堪称是测试与测量行业中表压和绝压测量的**级产品。长达数十年之久的装机历史为其赢得了良好的口碑，至今仍是各类关键应用的信赖之选。该型号精度高达 ±0.073% FS，工作温度范围宽，性能优于中高压市场的许多同类产品。此外，还提供丰富的选项，同时满足简单和严苛应用需求。
长期可靠性204 型压力变送器采用简单、可靠、**的可变电容传感技术，能在苛刻的应用中提供可重复的可靠读数。
精度和性能204 型是一款适合中高压力范围的测试与测量级压力变送器，提供多种压力范围选项，精度高达 ±0.073% FS，工作温度范围宽。响应时间低于 1 ms，远超许多同类产品。
标准化定制
与许多同类产品不同， 204 型提供多种机械和电气选项，可直接集成至现有的系统。这有助于缩短工程设计时间，从而加快项目进度和产品上市。该型号精度高达 ±0.073% FS，工作温度范围宽，性能优于中高压市场的许多同类产品。此外，还提供丰富的选项，同时满足简单和严苛应用需求■ 非常适合高精度应用■ 温度影响小■ 可配置性高

特性·±0.073% FS 精度·0~5 VDC 输出·快速响应 <1 ms·输出噪声低·坚固的单片不锈钢敏感元件

符合CE规范

性能参数

精度1（恒温下） ±0.11% FS

±0.14%（10,000 PSIG

非重复性 0.02% FS

迟滞 0.08% FS

0.1%（10,000 PSIG

非线性度（佳拟合直线） ±0.07% FS

温度影响2

零点漂移3 %FS/50℃ <±0.36

量程漂移%FS/50℃ <±0.27

静态加速度影响 <0.05 PSI/G（典型值）（压力端口轴）

FS压力引起的体积增加 5 x 10-5 cu. in.

预热偏移 总偏移量：±0.5%

物理参数

压力接口 1/4" - 18 NPT内螺纹

激励 22~30 VDC， 24 VDC（标称值）反向激励保护

输出： 0~5 VDC5

功耗 10 mA（0.25W）

输出阻抗 <10 Ω

输出噪声 <100 μV RMS（0 Hz~10 KHz）

电气参数（电流输出）

电路 2线制

外接负载 0~1000 Ω

）小供电电压 (VDC) 17 + 0.02 x（接收器附加导线电阻）

大供电电压 (VDC) 42 + 0.004 x（接收器附加导线电阻）

环境参数

工作温度℃ -18~+80

储存温度 -55~+120

（5分钟后的残余偏移±0.1%） 振动 2g（5 Hz~500 Hz）

冲击 50g

加速度 大10g
