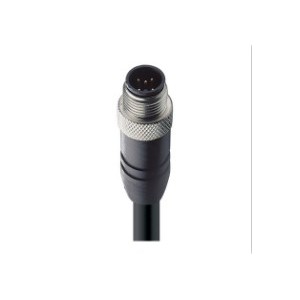

技术数据



产品系列:

数据连接器

产品子系列:

M12标准

品牌:	Lumberg自动化

连接器类型:

电线组件，单端

联系人类型/性别:

男性的

连接器设计:

直的

引脚数量:

5

编码:

A

屏蔽:

未掩蔽的

附件类型:

伸缩螺套

额定电压:

60伏

额定脉冲电压:

1.5千伏

工作电压:

50伏交流电/ 60伏DC

额定电流*:

4 A

数据传输:

CANopen / DeviceNet

接触电阻:

≤ 10毫欧姆

绝缘电阻:

10^9欧姆

交配周期:

≤ 100

环境温度(操作)*:

- 40摄氏度- + 80摄氏度

防护等级/ IP等级**:

IP65、IP67、IP68 (1米/ 24小时)、IP69K

设计标准:

IEC 61076-2-101

污染程度:

3 acc。至VDE EN 60664-1 DIN 0110-1

过压类别:

III acc。至VDE EN 60664-1 DIN 0110-1

材料



接触基材:

磷青铜

接触电镀:

铜/金

接触载体材料:

TPU-GF

联系人不记名颜色:

黑色

易燃性等级(接触载体):

UL 94 HB

模制车身材料:

TPU

模塑车身颜色:

黑色

易燃性等级(模塑体):

UL 94 HB

附件材料:

合金

附件电镀:

镀镍的

附加技术数据



紧固扭矩(附件):

M 12x1: (50-60) Ncm，手动拧紧

电缆数据



电缆编号:

253

导线尺寸:

数据:2x0.25毫米+功率:2x0.34毫米

电线数量:

4

***小弯曲半径(固定安装):

5 x D

***小弯曲半径(柔性安装):

10 x D

循环(弯曲):

1米

导体材料:

铜

电缆护套材料:

咕噜咕噜叫

电缆护套颜色:

黑色亚光类似RAL 9005

电缆直径D:

6.70±0.20毫米

电线绝缘材料:

数据:PE +动力:PE或PP

绝缘线直径:

数据:2.05±0.10毫米+功率:1.40±0.05毫米

整体屏蔽(电缆):

镀锡铜ETP1

元素屏蔽:

铝铂箔

箔屏蔽:

铝铂箔

环境温度(固定安装):

- 50摄氏度- + 80摄氏度

环境温度(柔性安装):

- 25摄氏度- + 80摄氏度

环境温度(牵引链装置):

- 25摄氏度- + 60摄氏度

UL电缆类型:

AWM: 20549或21198

易燃性等级(电缆护套):

VDE EN 60332-1-2 DIN 0482-332-1-2，UL IEC 60332-1-2大众-1，CSA FT-1

电缆特性:

排除危险材料；线路施工符合。CAN总线和DeviceNET规范；良好的微生物和耐水解性；主要是增塑剂扩散自由；良好的耐化学性和耐油性；排除聚氯乙烯和硅树脂；不含油漆润湿干扰物质；耐寒性

核心颜色:

数据:蓝、白+功率:红、黑

安全和环境合规性



符合RoHS标准:

是

电阻



无卤素:	VDE IEC 60754-1 EN 50267-2-1市0482-267-2-1
