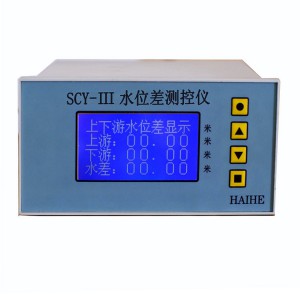

SCY-III水位差仪

高-189-经-5221-理-2605







徐州海河水文设备有限公司



一、 概述

SCY－III 水位差仪是针对水利，水电，水文行业的实际需要而研制的,它是相对独立同时又有两路模拟量信号输出以便组网的智能型水位差的测控装置。该仪器采用嵌入式微电脑控制技术，功能强大，性能稳定可靠，精度高，抗干扰能力强。

二、 技术参数

1. 可显示范围：-9.99--80.00m。

2. 分辨力：1cm。

3. 测量精度：±1cm。

4. 显示方式：4*8位中文字库LCD显示。

5. 与传感器的连接方式：4芯RVVP电缆。

6. 输入信号：输入4-20mA信号。

7. 传感器与显示器之间有线距离：大于1km（与电缆规格有关）。

8. 输出数据远传方式（可选）：4~20mA电流环方式(两路)；485信号。

9. 工作方式：连续工作。

10. 显示器内单片微机加有Watchdog，以防止运行变乱。

11. 工作环境温度：-20℃ ~ +70℃，相对湿度：85%（+25℃）。

12. 电源：160VAC~ 260VAC，50Hz。功耗：<5W。

13. 显示仪尺寸：160×80×100mm

屏装开孔尺寸：152×76mm

三、 后面板接线特性（显示器后盖图如下图所示）



上面第一排插座特性，定义参见下表

脚	5-18	19	G	1A-1B	2A-2B	T0	T1
定义	空	空	空	水位计信号输入	485输出	上游4-20mA输出+	下游4-20mA输出+
脚	T2	G	R0	R1	R2	R3	V+
定义	空	4-20mA输入-	上游水位计信号输入	下游水位计信号输入	空	空	空





下面一排插座特性，定义参见下表

脚	1O、1M、1C	2O、2M、2C	3O、3M、3C	4O、4M、4C	5O、5M、5C	6O、6M、6C
定义	上游上限常开、公共、常闭	上游下限常开、公共、常闭	下游上限常开、公共、常闭	下游下限常开、公共、常闭	压差常开、公共、常闭	预留
脚	7O、7M、7C	8O、8M、8C		0	L	N
定义	预留	预留		大地	220V~ 输入	220V~ 输入
