技术数据

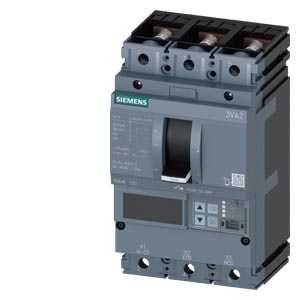

		断路器 3VA2 IEC 框架 100 通断能力等级 M Icu=55 kA @ 415 V 3 极，系统保护 ETU320，LI，In=100A 过载保护 Ir=40A...100A 短路保护 Ii=1.5...12 x In 螺钉扁形连接器
版本
产品品牌名称		SENTRON
产品名称		塑料外壳式断路器
产品的规格		设备保护
过电流脱扣器的结构形式		ETU320
过电流脱扣器的保护功能		LI
极数		3
一般技术数据
绝缘电压 / 测定值		800 V
工作电压 / AC 时 / 测定值		690 V
损耗功率 [W] / ***大值		13.5 W
损耗功率 [W] / 电流测定值时 / AC 时 / 在热运行状态中 / 每个电极		4.5 W
机械式使用寿命（转换周期） / 典型		25 000
电气使用寿命（操作循环） / AC-1 时 / 380/415 V 时		15 000
电气使用寿命（操作循环） / AC-1 时 / 690 V 时		10 500
产品特点 / 对于零导线 / 可扩装/加装 / 短路保护和过载保护		否
接地监控的规格		无
产品功能
● 通信功能		否
● 其它测量功能		否
每个数量单位的净重		2.111 kg
电力
持续电流 / 测定值 / ***大值		100 A
额定持续电流 Iu		100 A
工作电流
● 40 °C 时		100 A
● 45 ℃ 时		100 A
● 50°C 时		100 A
● 55 ℃ 时		100 A
● 60 °C 时		100 A
● 65 ℃ 时		100 A
● 70 °C 时		100 A
交换容量 IEC 60947
断路器的通断能力等级		M
极限短路电流 (Icu) 分断能力
● 240 V 时		85 kA
● 415 V 时		55 kA
● 440 V 时		55 kA
● 500 V 时		36 kA
● 690 V 时		2 kA
工作短路电流 (Ics) 分断能力
● 240 V 时		85 kA
● 415 V 时		55 kA
● 440 V 时		55 kA
● 500 V 时		36 kA
● 690 V 时		2 kA
短路电流 (Icm) 接通能力
● 240 V 时		187 kA
● 415 V 时		121 kA
● 440 V 时		121 kA
● 500 V 时		75.6 kA
● 690 V 时		3 kA
可调参数
电流整定值 (Ir) 可调整的的动作值 / L 脱扣器 / I2t 特性曲线中 / ***小值		40 A
电流整定值 (Ir) 可调整的的动作值 / L 脱扣器 / I2t 特性曲线中 / ***大值		100 A
延迟时间 (tr) 可调整的动作值 / L 脱扣时 / I2t 特性曲线中 / ***小值		0.5 s
延迟时间 (tr) 可调整的动作值 / L 脱扣时 / I2t 特性曲线中 / ***大值		17 s
电流整定值 (Ii) 可调整的动作值 / I 脱扣时 / ***大值		1 200 A
电流整定值 (Ii) 可调整的动作值 / I 脱扣时 / ***小值		150 A
可设置的电流动作值 / 无延迟的短路脱扣器的 / ***小值		150 A
可设置的电流动作值 / 无延迟的短路脱扣器的 / ***大值		1 200 A
产品功能 / 接地保护		否
机械设计
高度 [in]		7.13 in
高度		181 mm
宽度 [in]		4.13 in
宽度		105 mm
深度 [in]		3.39 in
深度		86 mm
连接
电气连接的排列 / 用于主电路		正面接口
电气连接规格 / 用于主电路		双侧带螺钉扁形连接器
可连接的导线截面类型 / 适用于扁平母线连接 / ***小值		13 x 1 mm
可连接的导线截面类型 / 适用于扁平母线连接 / ***大值		25 x 8 mm
表层的结构形式 / 接口的 / 在开关定部 (N, 1, 3, 5)		锡
表层的结构形式 / 接口的 / 在开关底部 (N, 2, 4, 6)		锡
辅助电路
产品组件
● 欠压脱扣器		否
● 电压脱扣器		否
● 脱扣报警器		否
转换器数量 / 用于辅助触点		0
饰品
产品扩展 / 可选 / 电机驱动		是
环境条件
防护等级 IP / 正面的		IP40
环境温度
● 运行期间 / ***小值		-25 °C
● 运行期间 / ***大值		70 °C
● 存放期间 / ***小值		-40 °C
● 存放期间 / ***大值		80 °C
证书
参考标示 / 符合 IEC 81346-2:2009		Q
General Product Approval Confirmation Miscellaneous EMC Declaration of Conformity Test Certificates Miscellaneous Special Test Certificate Type Test Certificates/Test Report Marine / Shipping other CCS / China Classification Society Environmental Confirmations other Miscellaneous Miscellaneous
