技术数据

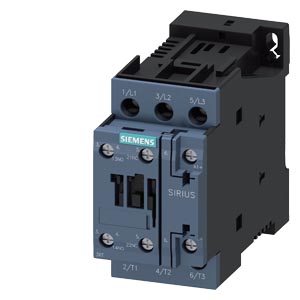

		接触器 DC 48 V AC3 5.5 kW 400 V 辅助触点 1 个常开触点 + 1 个常闭触点 3 极，规格 S0 螺丝端子
产品品牌名称		SIRIUS
产品名称		接触器
产品类型名称		3RT6
综合技术数据
接触器的结构尺寸		S0
产品扩展 辅助开关		是
绝缘电压 测定值		690 V
污染程度		3
抗冲击电压能力 测定值		6 kV
针对安全隔离的***大允许电压 在线圈和主触点之间 符合 EN 60947-1		400 V
耐冲击性 方波冲击时
● DC 时		10g / 5 ms, 7,5g / 10 ms
耐冲击性 正弦冲击时
● DC 时		15g / 5 ms, 10g / 10 ms
机械式使用寿命（转换周期）
● 接触器的 典型		10 000 000
● 带有辅助开关块的接触器的 典型		10 000 000
RoHS 指令（日期）		05/01/2012
环境条件
安装高度 高度超出水平面以上 ***大值		2 000 m
环境温度
● 运行期间		-25 ... +60 °C
● 存放期间		-55 ... +80 °C
主电路
极数 用于主电路		3
常开触点数量 用于主触点		3
常闭触点数量 用于主触点		0
工作电压
● AC-3 时 测定值 ***大值		690 V
● AC-3e 时 测定值 ***大值		690 V
工作电流
● AC-1 时 ***高 690 V
— 环境温度 40 °C 时 测定值		40 A
— 环境温度 60 °C 时 测定值		35 A
● AC-3 时
— 400 V 时 测定值		12 A
— 690 V 时 测定值		9 A
● AC-3e 时
— 400 V 时 测定值		12 A
— 690 V 时 测定值		9 A
可连接的导线截面 在主电路中 AC-1 时
● 60 °C 时 许可***小值		10 mm²
● 40 °C 时 许可***小值		10 mm²
工作电流 约 200000 次操作循环 AC-4
● 400 V 时 测定值		5.5 A
● 690 V 时 测定值		5.5 A
额定功率
● AC-1 时
— 230 V时 测定值		13.3 kW
— 230 V时 60 °C 时 测定值		13.3 kW
— 400 V 时 60 °C 时 测定值		23 kW
— 690 V 时 60 °C 时 测定值		40 kW
● AC-3 时
— 230 V时 测定值		3 kW
— 400 V 时 测定值		5.5 kW
— 690 V 时 测定值		7.5 kW
● AC-3e 时
— 400 V 时 测定值		5.5 kW
— 690 V 时 测定值		7.5 kW
额定功率 约 200000 次操作循环 AC-4
● 400 V 时 测定值		2.6 kW
● 690 V 时 测定值		4.6 kW
空载运行频率
● DC 时		1 500 1/h
开关频率
● AC-1 时 ***大值		1 000 1/h
● AC-3 时 ***大值		1 000 1/h
● AC-3e 时 ***大值		1 000 1/h
● AC-4 ***大值		300 1/h
控制电路/控制
电压类型 控制馈电电压的		DC
控制馈电电压 DC 时
● 测定值		48 V
起动功率 电磁线圈的 DC 时		5.9 W
持续功率 电磁线圈的 DC 时		5.9 W
辅助电路
常闭触点数量 用于辅助触点 无延迟转换的		1
常开触点数量 用于辅助触点 无延迟转换的		1
工作电流 AC-12 时 ***大值		10 A
工作电流 AC-15 时
● 230 V时 测定值		10 A
● 400 V 时 测定值		3 A
● 690 V 时 测定值		1 A
工作电流 DC-12 时
● 24 V 时 测定值		6 A
● 110 V时 测定值		3 A
● 220 V 时 测定值		1 A
工作电流 DC-13 时
● 24 V 时 测定值		6 A
● 110 V时 测定值		1 A
● 220 V 时 测定值		0.3 A
接触可靠性 辅助触头的		每亿次操作转换有一次错接(17V, 1mA)
UL/CSA 额定数据
输出的机械功率 [hp] 对于三相交流电机 460/480 V 时 测定值		7.5 hp
保护装置，防止短路导致开关装置损坏。
熔断体规格
● 用于主电路的短路保护
— 对于相配类型1 需要		gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 A
— 对于相配类型2 需要		gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A
● 用于辅助开关的短路保护 需要		保险丝gL/gG: 10A
装入/固定/外廓尺寸
装入位置		可垂直安装面可旋转 +/-180°，在垂直安装面可向前和向后倾斜 +/- 22.5°
紧固类型		按照DIN EN 50022在35mm安装导轨上的螺丝固紧和扣接固紧
● 并排装配		是
高度		85 mm
宽度		45 mm
深度		107 mm
须遵守间距 单列式安装的 侧向地		0 mm
接口/ 接线端子
电气连接规格
● 用于主电路		螺栓连接
● 用于辅助和控制电路		螺栓连接
可连接的导线截面类型
● 用于主触点
— 单芯线或多芯线		2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²)
— 细芯线的 带有电缆末端加工		2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²
● 在 AWG 导线处 用于主触点		2x (16 ... 12), 2x (14 ... 8)
可连接的导线截面类型
● 用于辅助触点
— 单芯线或多芯线		2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
— 细芯线的 带有电缆末端加工		2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 导线处 用于辅助触点		2x (20 ... 16), 2x (18 ... 14)
