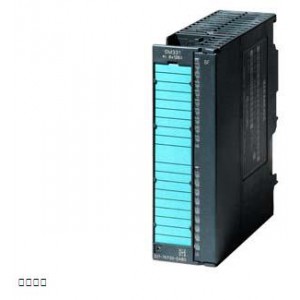

西門子PLC 6ES7331-7PF01-0AB0 S7-300模擬輸入 SM 331
 |
SIMATIC S7-300，模擬輸入 SM 331，電位隔離，2/3/4 線， 8模擬輸入，電阻，Pt100/200/1000 NI100/120/200/500/1000，CU10， 特性曲線符合 GOST 16（內部 24）位，50ms， 1個 40針 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
240 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
4.6 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| ● 測量電阻時 |
8 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
75 V; 35 V 持續電壓，***大 1 s 內 75 V（占空比 1：20） |
| 輸入范圍 |
| ● 電壓 |
否 |
| ● 電流 |
否 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
是 |
| ● 電阻 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
否 |
| ● 1 V 至 5 V |
否 |
| ● 1 V 至 10 V |
否 |
| ● -1 V 至 +1 V |
否 |
| ● -10 V 至 +10 V |
否 |
| ● -2.5 V 至 +2.5 V |
否 |
| ● -250 mV 至 +250 mV |
否 |
| ● -5 V 至 +5 V |
否 |
| ● -50 mV 至 +50 mV |
否 |
| ● -500 mV 至 +500 mV |
否 |
| ● -80 mV 至 +80 mV |
否 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
否 |
| ● -10 mA 至 +10 mA |
否 |
| ● -20 mA 至 +20 mA |
否 |
| ● -3.2 mA 至 +3.2 mA |
否 |
| ● 4 mA 至 20 mA |
否 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
否 |
| ● 類型 C |
否 |
| ● 類型 E |
否 |
| ● 類型 J |
否 |
| ● 類型 K |
否 |
| ● 類型 L |
否 |
| ● 類型 N |
否 |
| ● 類型 R |
否 |
| ● 類型 S |
否 |
| ● 類型 T |
否 |
| ● 類型 U |
否 |
| ● 類型 TXK/TXK(L) 符合 GOST |
否 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
是 |
| ● Ni 100 |
是 |
| ● Ni 1000 |
是 |
| ● LG-Ni 1000 |
是 |
| ● Ni 120 |
是 |
| ● Ni 200 |
是 |
| ● Ni 500 |
是 |
| ● Pt 100 |
是 |
| ● Pt 1000 |
是 |
| ● Pt 200 |
是 |
| ● Pt 500 |
是 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
是 |
| ● 0 至 300 歐姆 |
是 |
| ● 0 至 600 歐姆 |
是 |
| 特性線性化 |
| ● 可參數化 |
是 |
| — 用于電阻溫度計 |
Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10；（標準/氣候） |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit; 二進制補碼 |
| ● 可參數化的集成時間 |
是 |
| ● 基本轉換時間 (ms) |
至 4 個通道：每個組件 10 ms，從第 5 個通道起：每個組件 190 ms，8 個通道：80 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
400 / 60 / 50 Hz |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于利用兩線制接口進行的電阻測量 |
是; 無電阻修正 |
| ● 對于利用三線制接口進行的電阻測量 |
是 |
| ● 對于利用四線制接口進行的電阻測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電阻，與輸入范圍有關，(+/-) |
0.1 % |
| ● 熱電阻，與輸入范圍有關，(+/-) |
±1 K |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電阻，與輸入范圍有關，(+/-) |
0.05 % |
| ● 熱電阻，與輸入范圍有關，(+/-) |
±0,5 K |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是; 每組可參數化 |
| ● 極限值報警 |
是; 可參數化 |
| ● 過程報警 |
是; 可參數化，通道 0 至 7 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
2 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
272 g |
