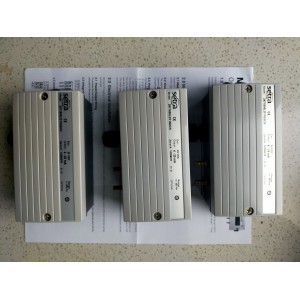

267系列 微差压变送器/压差传感器 Setra西特原装 Setra西特267资料
267.pdf
Model 267 是Setra 可配置性的多量程低微差压传感器，精度达±0.25%、0.5% 和±1% FS，压力范围从0.1” W.C. 到100” W.C Model 267 采用坚固的NEMA 4 级别外壳，带可选的压力探头，可降低安装和材料成本。它还带有可选的LCD 显示器，±0.5% 的标准精度使得它非常适合具有高精度要求的医药应用。
特性
·测量范围可达25pa~7000Pa
·3.5 时的LCD 数字显示，
·精度可达到±0.5%FS、±0.25%FS（特选）
·NEMA4 外壳
·PG-9，PG-13.5 电缆夹，以及导管接口
·全套静态压力探针
·24 VAC / 或 24 VDC 激励
·满足CE 标准
应用
·暖通空调（HVAC）
·能源管理系统
·V 及风扇控制
·环境污染控制
·洁净工程
·烘箱增压及炉通风控制
·天然气、煤气管网监控
·井下通风监测
·医疗仪器及设备
产品参数
267系列 微差压变送器/压差传感器 Setra西特原装
|
性能参数
|
标准
|
特选
|
特选
|
|
精度RSS*（恒温下）
|
±1.0%FS
|
±0.4%FS
|
±0.25%FS
|
|
非线性（拟合直线）
|
±0.98%FS
|
±0.33%FS
|
±0.22%FS
|
|
迟滞
|
0.1%FS
|
0.1%FS
|
0.1%FS
|
|
非重复性
|
0.05%FS
|
0.05%FS
|
0.05%FS
|
|
温度影响补偿范围
|
+5 ~ +65℃
|
|
|
|
零点/ 满程偏移
|
±0.06%FS/℃
|
|
|
|
线性压力
|
10Ps i
|
|
|
|
过载
|
正负向均为 10Ps i
|
|
|
|
预热漂移
|
±0.1%FS
|
|
|
|
安装位置影响
（产品在工厂标定时将膜片垂直放置）
|
范围
|
零点偏移(%FS/G)
|
|
0-0.5in.0WC
|
0.6
|
|
0-1.0in.0WC
|
0.50
|
|
0-2.5in.0WC
|
0.22
|
|
0-5.0in.0WC
|
0.14
|
* RSS ：非线性、迟滞、非重复性的方和根
环境和机械参数
|
工作温度
|
-18~+65℃
|
|
存放温度
|
-54~+82℃
|
|
电气连接
|
PG-9 或PG-13.5PG-9 或PG-13.5 电缆锁紧装置或1/2” 导线口
|
|
压力连接
|
用于1/4" 软管连接的 3/16" 塔形压力接头
|
|
输出调节
|
零点和满量程调整可在壳体内部进行
|
|
显示
|
3-1/2” 数字显示
|
|
压力介质
|
空气或类似的非导电气体
|
|
壳体
|
具有IP65/NEMA-4 防护等级，填充玻璃聚碳
酸脂塑料( 阻燃等级：UL94V-0）
|
|
重量
|
255g (9 盎司）, 9.5 盎司( 带静态探头的
267）
|
|
安装
|
带2 个ф 4.5 安装护耳
|
电气参数（电压型）
|
电路
|
3 线
|
|
激励
|
9~30VAC/12~42VDC（0~5VDC 输出）；
12~30VAC/13~42VDC（0~10VDC 输出）
|
|
输出 *
|
0~5VDC/0~10VDC
|
|
双向产品的零压输出
|
