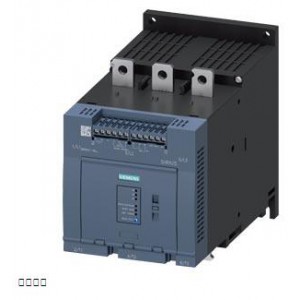

SIRIUS 軟起動器 200-480 V 470 A，110-250 V AC 螺釘端子 模擬輸出端 |
| 產品品牌名稱 |
SIRIUS |
| 產品類別 |
混合控制器 |
| 產品名稱 |
軟啟動器 |
| 產品類型名稱 |
3RW50 |
| 生產商產品編號 |
|
| ● HMI 模塊標準 可用 |
3RW5980-0HS01 |
| ● HMI 模塊高級功能 可用 |
3RW5980-0HF00 |
| ● PROFINET 標準通信模塊的 可用 |
3RW5980-0CS00 |
| ● PROFIBUS 通信模塊的 可用 |
3RW5980-0CP00 |
| ● Modbus TCP 通信模塊的 可用 |
3RW5980-0CT00 |
| ● Modbus RTU 通信模塊的 可用 |
3RW5980-0CR00 |
| ● 以太網/IP通信模塊的 |
3RW5980-0CE00 |
| ● 斷路器 可用 400 V 時 |
3VA2580-6HN32-0AA0; 分配方式 1，Iq = 65 kA |
| ● 斷路器 可用 500 V 時 |
3VA2580-6HN32-0AA0; 分配方式 1，Iq = 65 kA |
| ● gG 保險裝置的 可用 ***高 690 V |
2x3NA3365-6; 分配方式 1，Iq = 65 kA |
| ● 用于半導體保護的 gR 保險絲 可用 ***高 690 V |
3NE1 436-2; 分配方式 2，Iq = 65 kA |
| ● 用于半導體保護的 aR 保險絲 可用 ***高 690 V |
3NE3 340-8; 分配方式 2，Iq = 65 kA |
| ● 電源接觸器 可用 ***高 480 V |
3RT1076 |
| ● 電源接觸器 可用 ***高 690 V |
3RT1076 |
| 綜合技術數據 |
| 起動電壓 [%] |
30 ... 100 % |
| 停止電壓 [%] |
50 %; 固定設置 |
| 啟動加速時間 軟起動器 |
0 ... 20 s |
| 啟動時間 軟起動器 |
0 ... 20 s |
| 電流極限值 [%] 可調整 |
130 ... 700 % |
| 精度等級 符合 IEC 61557-12 的 |
5 % |
| 資格證明 |
|
| ● CE標識 |
是的 |
| ● UL 許可證 |
是的 |
| ● CSA許可證 |
是的 |
| 產品組件 |
|
| ● HMI 高級功能 |
不 |
| ● 支持 HMI 標準 |
是的 |
| ● 支持 HMI 高級功能 |
是的 |
| 產品裝備 集成的分路接觸系統 |
是的 |
| 所控制相位的數量 |
2 |
| 脫扣等級 |
CLASS 10A / 10E（預置） / 20E; 符合 IEC 60947-4-2 |
| 跨接時間 在電網停電時 |
|
| ● 用于主電路 |
100 ms |
| ● 用于控制電路 |
100 ms |
| 絕緣電壓 測定值 |
600 V |
| 污染程度 |
3，符合 IEC 60947-4-2 |
| 脈沖電壓 測定值 |
6 kV |
| 反向電壓 晶閘管 ***大值 |
1 600 V |
| 服務因素 |
1 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 |
|
| ● 主電路和輔助電路之間 |
600 V |
| 耐沖擊性 |
15g / 11 ms，12g / 11 ms 以上帶電勢接觸提升器 |
| 抗震強度 |
15 mm ***大 6 Hz，2g ***大 500 Hz |
| 使用類別 符合 IEC 60947-4-2 |
AC-53a |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
09/23/2019 |
| 產品功能 |
|
| ● 軟啟動 |
是的 |
| ● 軟停止 |
是的 |
| ● 軟扭矩 |
是的 |
| ● 可調節的電流限制 |
是的 |
| ● 泵停止 |
是的 |
| ● 設備自我保護 |
是的 |
| ● 電機過載保護 |
是的; 電子式電機過載保護 |
| ● 熱敏電阻電機保護評值 |
不 |
| ● 自動復位 |
是的 |
| ● 手動復位 |
是的 |
| ● 遠程復位 |
是的; 通過切斷控制饋電電壓 |
| ● 通信功能 |
是的 |
| ● 運行測量值顯示器 |
是的; 僅連接特別附件 |
| ● 警告日志 |
是的; 僅連接特別附件 |
| ● 通過軟件可設置參數 |
不 |
| ● 通過軟件可組態 |
是的 |
| ● PROFIenergy |
是的; 結合 PROFINET 標準通信模塊 |
| ● 電壓斜坡 |
是的 |
| ● 扭矩調節 |
不 |
| ● 模擬輸出端 |
是的; 4 ... 20 mA（默認） / 0 ... 10 V（可利用 High Feature-HMI 進行參數設置） |
| 電力電子學 |
| 工作電流 |
|
| ● 40 °C 時 測定值 |
470 A |
| ● 50°C 時 測定值 |
416 A |
| ● 60 °C 時 測定值 |
380 A |
| 工作電壓 |
|
| ● 測定值 |
200 ... 480 V |
| 相對負公差 工作電壓 |
-15 % |
| 相對正公差 工作電壓 |
10 % |
| 額定功率 對于交流電機 |
|
| ● 230 V時 40 °C 時 測定值 |
132 kW |
| ● 400 V 時 40 °C 時 測定值 |
250 kW |
| 工作頻率 1 測定值 |
50 Hz |
| 工作頻率 2 測定值 |
60 Hz |
| 相對負公差 工作頻率的 |
-10 % |
| 相對正公差 工作頻率的 |
10 % |
| 可調節的發動機的額定電流 |
|
| ● 旋轉編碼開關調到位置 1 時 |
200 A |
| ● 旋轉編碼開關調到位置 2 時 |
218 A |
| ● 旋轉編碼開關調到位置 3 時 |
236 A |
| ● 旋轉編碼開關調到位置 4 時 |
254 A |
| ● 旋轉編碼開關調到位置 5 時 |
272 A |
| ● 旋轉編碼開關調到位置 6 時 |
290 A |
| ● 旋轉編碼開關調到位置 7 時 |
308 A |
| ● 旋轉編碼開關調到位置 8 時 |
326 A |
| ● 旋轉編碼開關調到位置 9 時 |
344 A |
| ● 旋轉編碼開關調到位置 10 時 |
362 A |
| ● 旋轉編碼開關調到位置 11 時 |
380 A |
| ● 旋轉編碼開關調到位置 12 時 |
398 A |
| ● 旋轉編碼開關調到位置 13 時 |
416 A |
| ● 旋轉編碼開關調到位置 14 時 |
434 A |
| ● 旋轉編碼開關調到位置 15 時 |
452 A |
| ● 旋轉編碼開關調到位置 16 時 |
470 A |
| ● ***小值 |
200 A |
| ***小負載 [%] |
15 %; 根據***小的可調整 Ie |
| 損耗功率 [W] 電流測定值時 AC 時 |
|
| ● 40 °C 時 加速后 |
56 W |
| ● 50°C 時 加速后 |
44 W |
| ● 60 °C 時 加速后 |
37 W |
| 損耗功率 [W] AC 時 電流限制 350 % 時 |
|
| ● 40 °C 時 運行期間 |
5 344 W |
| ● 50°C 時 運行期間 |
4 438 W |
| ● 60 °C 時 運行期間 |
3 876 W |
| 電機保護的結構形式 |
電機熱過載時電氣觸發 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 |
110 ... 250 V |
| ● 60 Hz 時 |
110 ... 250 V |
| 相對負公差 控制饋電電壓的 AC 時 50 Hz 時 |
-15 % |
| 相對正公差 控制饋電電壓的 AC 時 50 Hz 時 |
10 % |
| 相對負公差 控制饋電電壓的 AC 時 60 Hz 時 |
-15 % |
| 相對正公差 控制饋電電壓的 AC 時 60 Hz 時 |
10 % |
| 控制饋電電壓頻率 |
50 ... 60 Hz |
| 相對負公差 控制饋電電壓頻率的 |
-10 % |
| 相對正公差 控制饋電電壓頻率的 |
10 % |
| 控制饋電電流 待機 測定值 |
30 mA |
| 停機電流 旁通運行時 測定值 |
105 mA |
| 起動電流 關閉旁通觸點時 ***大值 |
2.2 A |
| 接通電流峰值 接上控制饋電電壓時 ***大值 |
12.2 A |
| 接通電流峰值持續時間 接上控制饋電電壓時 |
2.2 ms |
| 防過壓保護器規格 |
壓敏電阻 |
| 短路保護規格 用于控制電路 |
熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A flink (Icu=1 kA)、斷路器 C1 (Icu =600 A)、斷路器 C6 (Icu = 300 A); 不包含在供貨范圍內 |
| 輸入/ 輸出 |
| 數字輸入端數量 |
1 |
| 數字輸出端數量 |
3 |
| ● 不可設置參數 |
2 |
| 數碼輸出端的結構形式 |
2 個常開觸點 (NO) / 1 個轉換觸點 (CO) |
| 模擬輸出端數量 |
1 |
| 電流通斷能力 繼電器輸出端 |
|
| ● AC-15 時 250 V 時 測定值 |
3 A |
| ● DC-13 時 24 V 時 測定值 |
1 A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
對于垂直安裝平面可+/-90°旋轉，對于垂直安裝平面可+/-22.5°向前和向后傾斜 |
| 緊固類型 |
螺栓固定 |
| 高度 |
230 mm |
| 寬度 |
160 mm |
| 深度 |
282 mm |
| 須遵守間距 單列式安裝的 |
|
| ● 向前地 |
10 mm |
| ● 反向地 |
0 mm |
| ● 向上地 |
100 mm |
| ● 向下地 |
75 mm |
| ● 側向地 |
5 mm |
| 重量 無包裝 |
7.3 kg |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
導軌連接 |
| ● 用于控制電路 |
螺栓接頭 |
| 寬度 連接導軌 ***大值 |
35 mm; 帶有***長 45 mm 的端子蓋 3RT1966-4EA1 |
| 可連接的導線截面類型 |
|
| ● 用于主觸點 用于框型接線盒 在使用前面的加緊位置時 單芯線的 |
95 ... 300 mm² |
| ● 用于主觸點 用于框型接線盒 在使用前面的加緊位置時 細芯線的 帶有電纜末端加工 |
70 ... 240 mm² |
| ● 用于主觸點 用于框型接線盒 在使用前面的加緊位置時 細芯線的 無電纜末端加工 |
70 ... 240 mm² |
| ● 用于主觸點 用于框型接線盒 在使用前面的加緊位置時 多芯線 |
95 ... 300 mm² |
| ● 在 AWG 導線處 用于主觸點 用于框型接線盒 在使用前面的加緊位置時 |
3/0 ... 600 kcmil |
| ● 用于主觸點 用于框型接線盒 在使用后面的加緊位置時 單芯線的 |
120 ... 240 mm² |
| ● 在 AWG 導線處 用于主觸點 用于框型接線盒 在使用后面的加緊位置時 |
250 ... 500 kcmil |
| ● 用于主觸點 用于框型接線盒 在使用兩個端子位時 單芯線的 |
min. 2x 70 mm², max. 2x 240 mm² |
| ● 用于主觸點 用于框型接線盒 在使用兩個端子位時 細芯線的 帶有電纜末端加工 |
***小2x 50 mm², max. 2x 185 mm² |
| ● 用于主觸點 用于框型接線盒 在使用兩個端子位時 細芯線的 無電纜末端加工 |
***小2x 50 mm², max. 2x 185 mm² |
| ● 用于主觸點 用于框型接線盒 在使用兩個端子位時 多芯線 |
min. 2x 70 mm², max. 2x 240 mm² |
| ● 用于主觸點 用于框型接線盒 在使用后面的加緊位置時 細芯線的 帶有電纜末端加工 |
120 ... 185 mm² |
| ● 用于主觸點 用于框型接線盒 在使用后面的加緊位置時 細芯線的 無電纜末端加工 |
120 ... 185 mm² |
| ● 用于主觸點 用于框型接線盒 在使用后面的加緊位置時 多芯線 |
120 ... 240 mm² |
| 可連接的導線截面類型 |
|
| ● 在 AWG 導線處 用于主電路 單芯線的 |
2/0 ... 500 kcmil |
| ● 用于 DIN 電纜終端 用于主觸點 多芯線 |
50 ... 240 mm² |
| ● 用于 DIN 電纜終端 用于主觸點 細芯線的 |
70 ... 240 mm² |
| 可連接的導線截面類型 |
|
| ● 用于控制電路 單芯線的 |
1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| ● 用于控制電路 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 導線處 用于控制電路 單芯線的 |
1x (20 ... 12), 2x (20 ... 14) |
| 導線長度 |
|
| ● 軟啟動器與電機之間 ***大值 |
800 m |
| ● 在數字輸入端 AC 時 ***大值 |
1 000 m |
| 擰緊扭矩 |
|
| ● 用于主觸點 螺栓連接時 |
14 ... 24 N·m |
| ● 對于輔助觸點和控制觸點 螺栓連接時 |
0.8 ... 1.2 N·m |
| 擰緊轉矩 [lbf·in] |
|
| ● 用于主觸點 螺栓連接時 |
124 ... 210 lbf·in |
| ● 對于輔助觸點和控制觸點 螺栓連接時 |
7 ... 10.3 lbf·in |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
5 000 m; 1000 m 起開始降額，參見手冊 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C; 超過 40 °C 時注意降級 |
| ● 在儲存期間和運輸 |
-40 ... +80 °C |
| 氣候級 |
|
| ● 運行期間 符合 IEC 60721 |
3K6（無結冰、僅偶爾冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6 |
| ● 存放期間 符合 IEC 60721 |
1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4 |
| ● 運輸期間 符合 IEC 60721 |
2K2、2C1、2S1、2M2（***大跌落高度 0.3 m） |
| EMC 干擾發射 |
符合 IEC 60947-4-2：A 類 |
| 通信/協議 |
| 通信模塊 支持 |
|
| ● PROFINET 標準 |
是的 |
| ● 以太網/IP |
是的 |
| ● Modbus RTU |
是的 |
| ● Modbus TCP |
是的 |
| ● PROFIBUS |
是的 |
| UL/CSA 額定數據 |
| 生產商產品編號 |
|
| ● 保險裝置的 |
|
| — 標準故障時可用 ***高 575/600 V 符合 UL |
類型：等級 L，***大 1600 A; Iq = 30 kA |
| — 高故障時可用 ***高 575/600 V 符合 UL |
類型：等級 L，***大 1200 A; Iq = 100 kA |
| 額定功率 [hp] 對于交流電機 |
|
| ● 200/208 V 時 50°C 時 測定值 |
150 hp |
| ● 220/230 V 時 50°C 時 測定值 |
150 hp |
| ● 460/480 V 時 50°C 時 測定值 |
350 hp |
| 安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP00; IP20 帶蓋板 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸蓋板時手指安全 |
| ATEX |
| 資格證明 |
|
| ● ATEX |
是的 |
| ● IECEx |
是的 |
| 硬件故障公差 符合 IEC 61508 參考 ATEX |
0 |
| 平均要求失效率 (PFDavg) 低需求率時 符合 IEC 61508 參考 ATEX |
0.09 |
| 每小時發生引起危險的停機故障概率(PFHD) 需求率較高 符合 EN 62061 參考 ATEX |
9E-6 1/h |
| 安全完整性等級 (SIL) 符合 IEC 61508 參考 ATEX |
SIL1 |
| T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 參考 ATEX |
3 y |
