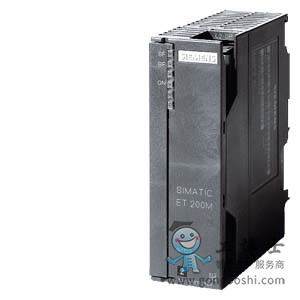

西門子模塊 ET200M系列 6ES7153-2BA70-0XB0

技術數據

		SIMATIC DP，接口連接 DP/PA LINK 和 ET200M IM153-2 HF 用于擴展溫度范圍針對*多 12 個 S7-300 模塊具有冗余能力，時間戳適合時鐘同步運行新特性：直至*多 12 個模塊可使用從站主動發起針對 Drive ES（驅動工程軟件）和 Switch ES（交換機工程軟件）擴展的組態范圍針對 HART 協議的輔助變量 64 通道模塊的運行 32 個信號/插槽 +++ 遵守手冊中的兼容性提示+++
一般信息
產品類型標志		IM 153-2 OD
固件版本		V6.1
制造商標記 (VendorID)		801Eh
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
電源導線的外部保險裝置（推薦）		2,5 A
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
輸入電流
耗用電流，***大值		650 mA
接通電流，典型值		3 A
I²t		0.1 A²·s
輸出電流
用于背板總線 (DC 5 V)，***大值		1.5 A
功率損失
功率損失，典型值		5.5 W
地址范圍
地址容量
● 輸入端		244 byte
● 輸出端		244 byte
硬件擴展
每個 DP 從站接口模塊的組件數量，***大值		12
時間戳
精度		1 ms; *大至 8 個模塊時 1 ms；*大至 12 個模塊時 10 ms
消息緩沖器數量		15
每個消息緩沖器的消息		20
可標記的數字輸入端數量，***大值		128; *多 128 個信號/站；*多 32 個信號/插槽
時間格式		RFC 1119
時間分辨		0.466 ns
當消息緩沖器中有消息時，發送消息的時間間隔		1 000 ms
信號變化時的時間戳		上升/下降脈沖作為接收或發送信號
接口
傳輸模式		RS 485
傳輸速率，***大值		12 Mbit/s
1. 接口
傳輸速率的自動計算		是的
物理接口
● 接口的輸出電流，***大值		70 mA
● 接口規格		9 針 Sub-D 接口
PROFIBUS DP 從站
● GSD 文件		SI05801E.GSG
● 自動波特率搜索		是的
協議
總線協議/傳輸協議		PROFIBUS DP 符合 EN 50170
PROFIBUS DP
● 節點地址的***大數目		允許 1 至 125
服務
— SYNC 能力		是的
— FREEZE 功能		是的
— 直接數據交換（橫向連接）		是的; 作為發布者帶有全部 IO，作為訂閱者僅帶有 F-IO
電位隔離
存在電位隔離		是的
絕緣
絕緣測試，使用		絕緣電壓 500 V
防護等級和防護類別
防護等級 IP		IP20
環境要求
運行中的環境溫度
● 水平安裝，***小值		-25 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-25 °C
● 垂直安裝，***大值		40 °C
參考海平面的運行高度
● ***大海拔安裝高度		3 000 m
項目組態 / 標題
組態軟件
● STEP 7		是的; STEP 7 / COM PROFIBUS / 新工具關于 GSD 文件
尺寸
寬度		40 mm
高度		125 mm
深度		117 mm
重量
重量，約		360 g
