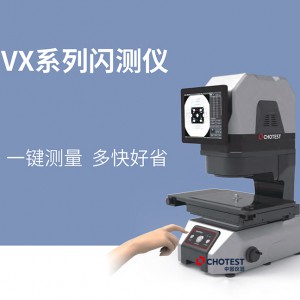

VX8000系列一鍵快速圖像尺寸測量儀一鍵測量二維平面尺寸測量，或是搭載光學非接觸式測頭實現高度尺寸、平面度等參數的精密快速測量。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速**測量。

VX8000系列一鍵快速圖像尺寸測量儀適用于要求批量測量或自動測量的應用場景。如電子PCB測量、五金零部件檢測、橡膠圈尺寸測量、手機尺寸檢測等領域，在滿足產品測量精度的同時，對于操作人員要求也更低，并且軟件使用更加簡單便捷。大幅有效的提升了產品的檢測效率，更切合追求“快"、“準"、“穩"的現代化工業尺寸測量！

應用領域

VX8000一鍵快速圖像尺寸測量儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。

軟件測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、***近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

非接觸高度測量功能

傳統測量需人工定位、多次調整、手動記錄數據，耗時費力且易受人為因素干擾。VX8000系列閃測儀搭載雙遠心高分辨率光學鏡頭與2000萬像素工業相機，結合高精度圖像分析算法，實現“無夾具定位、任意擺放、自動識別"。

部分技術規格
