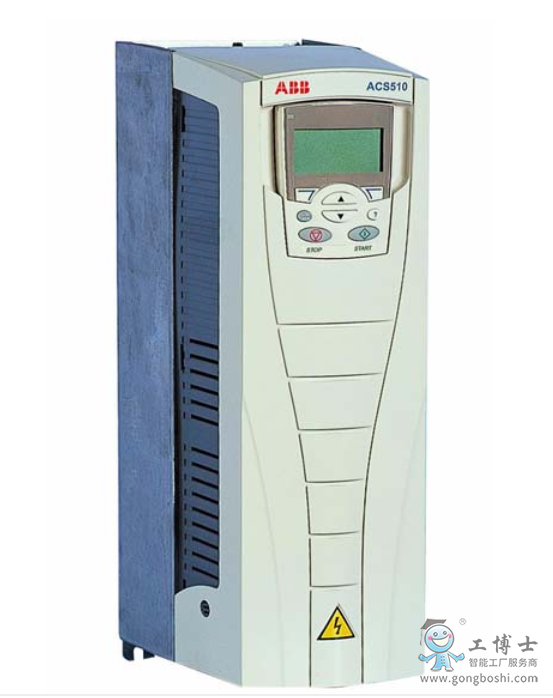

一、标准变频器ACS510
满足您的节能需求
ACS510是ABB又一款杰出的低压交流传动产品。它应用于广泛的工业领域，适用各类型负载。
ACS510还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。
亮点
1.1至160kW
可靠的风机水泵应用
高级控制盘
用于降低谐波的技术：双直流电抗器
循环软起
用户自定义U/F曲线
超越模式
内置RFI滤波器作为标准配置，适用于***和第二环境
CE认证
防护等级IP54
二、准备安装地点
变频器需要安装在一个光滑的，垂直的，坚固的表面，环境温
度适宜并且无潮气。为空气流通而必须留出的空间是：上部和
下部200 mm，两侧 25 mm 。
1. 标记安装点。
2. 钻孔
三、移走前面板
1. 如果有遮盖板，拆掉遮板上的两个螺钉。
2. 向上滑动遮盖板并将它从前面板上拿下。
3. 松开前面板周围被遮盖着的螺钉。
4. 移走前面板。

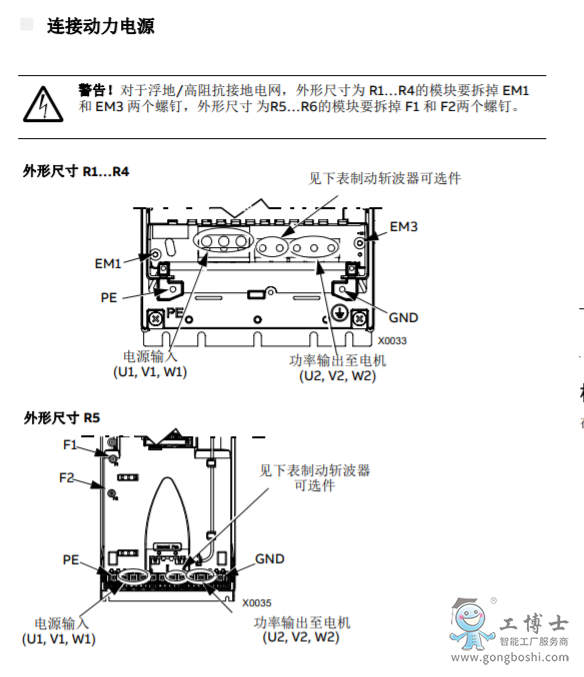

四、功率电缆
1. 将进线电缆剥去足够长的外皮以使其每根电缆可以
单独布线。
2. 将电机电缆剥去外皮，使其铜屏蔽层可以编成小辫。
保证小辫尽可能的短。
3. 将两股电缆穿过电缆卡子。
4. 连接电机电缆屏蔽层做成的小辫。
5. 剥去电缆外皮并将功率/电机电缆连接到端子上。
并连接功率电缆的接地线
五、恢复前面板
1. 对准前面板并滑下。
2. 拧紧面板周围的密封螺丝。
3. 对R1…R4�？椋航诟前逑蛳禄敫亲∏懊�
板。
4. 对R1…R4模块：安装两个固定遮盖板的螺
丝。
5. 恢复控制盘。
注意！控制盘窗口必须完全关闭以符合 IP 54的
要求。
6. 可�。嚎刂婆檀翱诩右话阉ú辉诠┗醴段�
内）以保证窗口不被打开。
六、上电
请记住永远是先将前面板恢复，后接通电源。
警告！如果外部起动命令有效，ACS510 会在上电后自动起动。
1. 接通输入电源。
接通电源后， ACS510 上的绿色LED 变亮。
注意！在电机加速前，先确认电机旋转方向是否正确。
打开变频器包装
注意！把持变频器的底座抬起变频器，而不是前面板。
1. 打开包装。
2. 检查外观。
3. 检查发货内容是否与订单/运单相符。
请检查
• 电机兼容性 – 电机的型号，额定电流，频率和电压必须与变频器相兼容。
• 适当的环境 – 变频器应安装在与所选的防护等级相适应的，温度适宜的，可控的
室内环境中。
