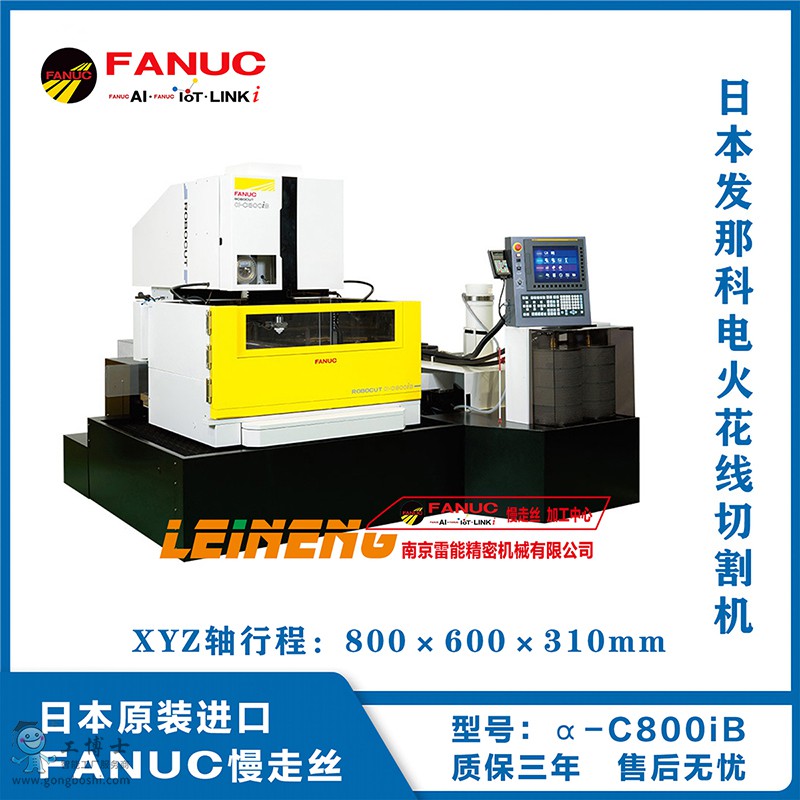

发那科慢走丝 FANUC慢走丝α-C800iC基本介绍
发那科（FANUC）自一九七五年开始生产慢走丝线切割机（FANUC WEDM）以来，经过数十年不间断的技术更新，发那科（FANUC）已成为世界**线切割机床生产厂家之一。发那科慢走丝线切割机（FANUC WEDM）以高速度、高精度、高可靠性、低成本维护及智能化享誉业内，被广泛应用于模具，医疗和超硬材料制造行业，在日本、欧美、东南亚具有很高的市场占有率。
发那科慢走丝 FANUC慢走丝α-C800iC性能特点
发那科慢走丝（FANUC慢走丝）型号：α-C400iC、α-C600iC、α-C800iC、发那科慢走丝所有机型均为日本原装进口，所有机型提供36个月保修。配合FANUC系统、温度补偿、固定料芯、三维坐标旋转、高**自动穿丝、实现高品位切割加工。
发那科慢走丝 FANUC慢走丝α-C800iB技术参数
一、设备的型号、规格、参数及性能
1、设备的主要机械参数：
|
规格项目
|
a-C800iC
|
|
加工方式
|
浸渍加工／冲洗加工
|
|
*大工件尺寸
|
无升降门
|
标准
|
/
|
|
选项
|
/
|
|
有升降门
|
标准
|
1250 ´ 975 ´ 300mm
|
|
选项
|
1250 ´ 975 ´ 500mm
|
|
*大工作物重量
|
3000kg
|
|
工作台面尺寸
|
1132×820mm
|
|
工作台X、Y行程
|
800×600mm
|
|
Z 轴行程
|
310mm(选项: 510 mm)
|
|
UV 轴行程
|
±100mm×±100mm
|
|
机床重量（包含干燥状态的水箱）
|
约4200kg
|
|
驱动电机
|
X/Y 轴
|
FANUC AC 伺服电机aiF 8/3000-B
|
|
U/V 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
Z 轴
|
FANUC AC 伺服电机aiF 2/5000-B
|
|
*大工作台进给速度
|
2000mm /min
|
|
使用线径
|
Φ0.1 ～ Φ0.3mm
|
|
线张力
|
250 ～ 2500g
|
|
进线速度
|
1 ～15m/min
|
|
*小工作台移动量
|
0.0001mm
|
|
*大锥角
|
标准
|
±30°/150mm
|
|
选项
|
±45°/70mm
|
|
导线嘴
|
冲模导线嘴
|
|
*大线重量
|
标准
|
16kg
|
| |
|
|
|
|
2、设备的主要性能参数：
|
1)
|
*大切割效率：330mm2/min
|
|
2)
|
机床消耗功率：13KVA ；
|
|
3)
|
电极丝直径：Ф0.10～Ф0.30mm；
|
|
4)
|
走丝速度：<15 M/min ；
|
|
5)
|
*佳粗糙度：Ra≤0.19μm；
|
|
6)
|
精度（按JIS标准）：
|
|
X轴的定位精度：±0.0025mm ；
X轴的重复定位精度：±0.002mm ；
Y轴的定位精度：±0.0025mm ；
Y轴的重复定位精度：±0.002mm ；
U、V轴的定位精度：±0.005mm ；
U、V轴的重复定位精度：±0.003mm ；
|
|
7)
|
高速自动穿线AWF功能（10秒循环，0.10细线可自动穿线）
|
|
8)
|
控制装置：FANUC Series 31i-WB
|
|
上述精度指标的校准已在日本工厂完成，以日本工厂出具的出厂精度报告为准。
|
