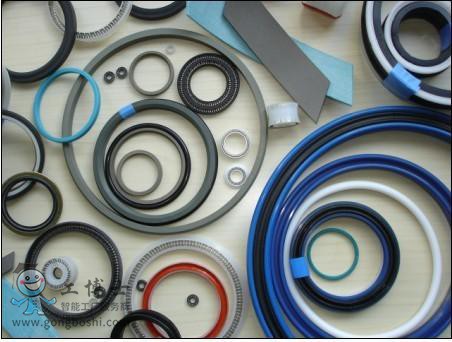

苏州永芯科技有限公司是运动和控制系统中密封部件的供应商，为传动控制、自动化设备及航空提供密封解决方案，销售各种密封件、液压、气动和流体控制产品及元器件。在密封件方面， 永芯提供液压密封及气动密封类产品，产品包括：动密封、静密封、密封圈、油封、垫片、盘根等。

组合垫圈

组合垫圈，是由橡胶圈和金属环整体粘合硫化而成，是用来密封螺纹和法兰连接的密封圆环，圆环包括一个金属环和一个橡胶密封垫。

中文名 组合垫圈



工作压力 ≤40 Mpa



温    度 -25℃ ～ +100℃



介    质 液压油



1 基本信息



2 详细描述





组合垫圈



金属环防锈处理，橡胶圈一般采用耐油丁腈胶或氟橡胶。组合垫有公制和英制两种尺寸，有标准JB982-77规定组合垫的金属垫加橡胶的组合形式。组合密封垫圈供螺纹管接头及螺塞密封用，它一般和卡套式管接头一起使用，用来堵油口，主要用于液压阀管接头螺纹连接处的端面静密封，适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。组合密封垫圈根据结构形式可分为A型、B型；根据包胶的不同可分为全包、半包。







用途说明



适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄漏。由于其结构简单、密封高效、且价格低廉，使其在机械制造业得到广泛应用。



技术数据



工作压力：　≤40 Mpa



温度：-25℃ ～ +100℃



介质：液压油



材料性能



材质：橡胶、金属材质



组合垫圈尺寸表



规格外径内径铁片厚度公差胶厚规格外径内径铁片厚度公差胶厚



+0.13±0.13±0.13+0.13±0.13±0.13-22924.0016.701.50+/-0.10



0.85-31017.0010.701.50+/-0.100.70-23024.00



17.401.50+/-0.100.90-31218.1011.801.50+/-0.100.65-23124.7018.001.50



+/-0.101.05-31319.0012.701.50+/-0.10.70



组合垫圈以耐油丁腈胶为主，也可根据工况条件，设计制造满足使用要求(使用特殊橡胶材质制作)的国标、非标组合垫圈。组合垫圈根据结构形式可分为A型、B型;根据包胶的不同可分为全包、半包，也根据实际工况条件进行选择。一般具有耐酸、耐碱、耐油、耐老化、耐高温等性能。…… 组合垫(组合密封垫圈)由橡胶圈和金属环整体粘合硫化而成，是用来密封螺纹和法兰连接的密封圆环，圆环包括一个金属环和一个橡胶密封垫。金属环防锈处理，橡胶圈一般采用耐油丁腈胶或氟橡胶。组合垫有公制和英制两种尺寸，有标准JB982-77规定组合垫的金属垫加橡胶的组合形式。组合垫圈供螺纹管接头及螺塞密封用，它一般和卡套式管接头一起使用，用来堵油口，主要用于液压阀管接头螺纹连接处的端面静密封，适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。组合垫圈根据结构形式可分为A型、B型;根据包胶的不同可分为全包、半包。允许用工作压力400Kg/cm2(39.2MPa)，工作温度在-25-80℃间。具有密封性良好，寿命长，耐高压可达98.8MPa，装卸方便，用硅橡胶、氟橡胶工作温度上限可达250oC左右。
