简介：

      电池巡检仪EBU是直流操作电源系统套件之一，用于在线监测电池单体电压。有EBU01/EBU01L和EBU02两种型号。
             EBU01/EBU01L可以检测24节单体电池电压，2路温度，1路电流。EBU02可以检测19节单体电池电压。

    功能：

                     1．EBU01 检测 2 路温度、1 路电流、24 节电池单体电压。EBU02 检测 19 节电池单体电压。

              2．能根据电池单体电压自动分成 2V、6V、12V 三档测量以提高测量精度。

             3．电池监测仪开机时，任一测量通道的电压大于约 36V 时，电池监测仪关闭所有测量通道，
                           停止测试。告警灯会闪烁。必须断电消除故障才能恢复测试。

             4．在电池监测仪运行过程中，任一测量通道的电压大于约 16.7V 时，电池监测仪关闭所有测量通

                    道，停止测量并自动复位，如果复位后检测到的电压仍大于 16.7V 时，重复以上过程。复位过程中

                    告警灯会闪烁，此过压消除后电池监测仪可自行恢复正常工作。

     产品特点：

                    可配置1～8个电池采集模块，实现19～192路或24～152路电池的电压采集
                    电池电压采集速度快，单体采集速度达ms级
                    既可用于铅酸电池，也可用于镍镉电池
                    单独购买温度传感器和霍尔传感器后，配套EBU01/EBU01L就可以测量电池温度和电池组电流
                    采用小型模块化结构设计，所需空间小，DIN导轨安装，维护方便快捷
                    可以设置告警电压门限，适应不同厂家电池及使用环境
                    可监测两组独立的电池，参数独立设置
                   内置MODBUS，PBM两种通信协议适应不同场合要求
                   安规和EMC符合CE认证

电池监测仪安装：

EBU01 和 EBU02 安装方法完全相同，均采用宽度为 35mm 的 DIN 导轨进行安装，参见下图。

      如果电池监测仪需要安装到面板上，则其开口尺寸为：135mm×75mm。

连接 EBU01 ：

将电源线连接到上图所示位置。

根据下图标示连接其它电缆。第 1 节电池正极连接到 J5 的 1 脚，第 2 节电池正极连接到 J5 的 2 脚，然后依次连接，直

到将第 24 节电池正极连接到 J7 的***后一个脚上。***后，将第 24 节电池负极连接到 J9 丝印为 24 的脚上，如下图所示。

如果电池监测仪实际测量的电池不到 24 节，则***后一节电池单体的负极需要连接到 J9 端子上丝印为 24 的脚上。所有未

连接的脚需要短接，然后再接到 J9 丝印为 24 的脚上。例如：实际接入 EBU01 的电池节数为 21 节，则将第 21 节电池单

体的正极接到图 3 所示的脚上，将第 21 节电池单体的负极连接到 J9 丝印为 24 的脚上。然后再将 J7 端子上剩下未接线

的 6、7、8 脚短接后再接到 J9 端子上丝印为 24 的脚上。

连接 EBU02：

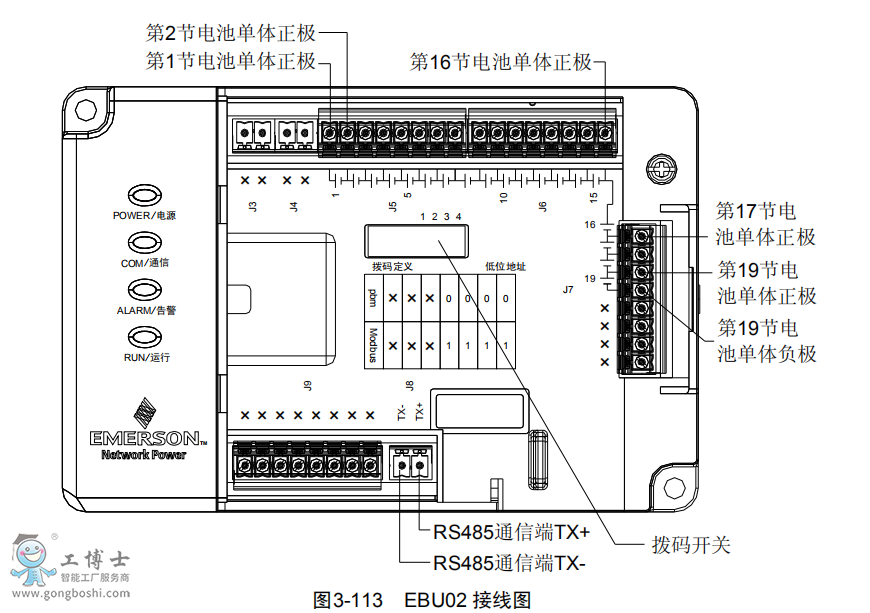

将电源线连接到图 3-111 所示位置。根据下图标示连接其它电缆。 第 1 节电池正极连接到 J5 的 1 脚，第 2 节电池正极连接到 J5 的 2 脚，然后依次连接，直到将第 19 节电池正极连接到下图所示位置。***后，将第 19 节电池负极连接到紧挨着的脚上，如下图所示。
如果电池监测仪实际测量的电池不到 19 节，则***后一节电池单体的负极需要连接到 J7 端子的第 4 脚上。所有未连接的

脚需要短接，然后再接到 J7 端子的第 4 脚上。例如：实际接入 EBU02 的电池节数为 17 节，则将第 17 节电池单体的正

极接到图 7-52 所示的脚上，将第 17 节电池单体的负极连接到 J7 端子的第 4 脚上。然后再将 J7 端子上剩下未接线的 2、 3 脚短接后再接到 J7 端子的第 4 脚上。
