产品简介：

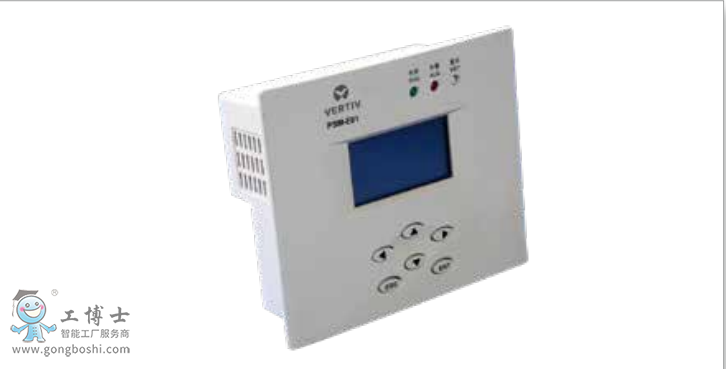

                      PSM-E01监控模块采用一体化简洁设计，内置模拟量、开关量检测电路，可选择通过ModBus或CDT91规约和综合自动化系统通讯上报数据，实现变电站无人职守。特别为合作厂家小容量直流系统设计，可配套220V/110V全系列充电模块，应用于35kV/10kV等小型变电站和各类用户变。
                    可直接配合采用RS485通讯的充电模块组屏，如若配套三相ER系列充电模块使用时，需添加协议转换单元EDU01/EDU02，将三相ER系列充电模块的CAN通讯转换成RS485通讯。

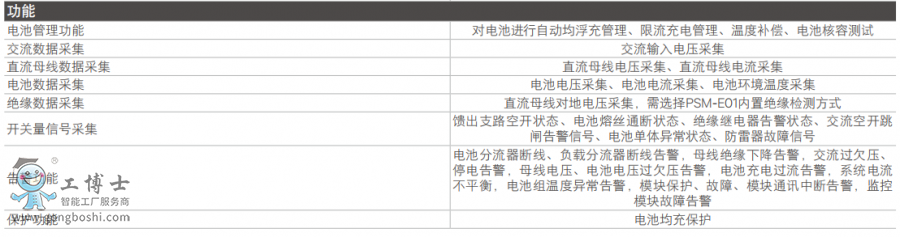

           产品特点：
                     监控配电一体化简洁设计，组屏简易方便，尤其适合配套充电模块插框使用

                     中英文背光液晶显示，界面友好

                     全面记录历史告警信息。电池历史记录及系统运行状态

                     内部自带正负母线对地绝缘电压检测及压差超限报警功能

                     提供外置绝缘检测、电池检测设备告警干接点输入监控方式

                     直接采集母线电压，无需使用直流电压采样盒

                     电流采集通过外配75mv分流器实现，不采用霍尔传感器

                     智能化电池管理，提高电池使用寿命

                     两种标准后台协议（ Modbus 、CDT91）可选

  安装尺寸：

监控模块需要嵌入在电力电源系统面板上。安装时，电力电源系统面板上需要开一个 148.4mm 长，129.7mm 宽的孔，孔

深至少 73.3mm。孔的四周需要开 4 个安装孔。具体安装尺寸见下面两图。
接线：

监控模块提供声光告警输出接口，接线方式如下图所示。电源系统有故障时指示灯点亮，蜂鸣器鸣叫。系统所有故障消

除后指示灯熄灭，蜂鸣器停止鸣叫。

声音告警输出为 12V，输出电流小于 20mA，推荐使用 12V 压电陶瓷蜂鸣器。

光告警输出 12V，输出电流小于 100mA，推荐使用发光二极管型的告警指示灯，颜色为黄色。
连接其它电缆：

PSM-E01 仅仅是一个部件，不能独立使用，还需配套相关的直流系统配件和机柜。合作厂在进行设计时可以参照相应图

纸进行系统设计和连线。



为了达到更好的抗干扰效果，连接 RS485/RS232 后台的通信电缆必须使用屏蔽电缆，且屏蔽层在监控模块侧和 RTU 侧

都必须接地。
