PCD刀具的制造过程主要包括两个阶段:
①PCD复合片的制造:PCD复合片是由天然或人工合成的金刚石粉末与结合剂(其中含钴、镍等金属)按一定比例在高温(1000~2000℃)、高压(5~10万个大气压)下烧结而成。在烧结过程中，由于结合剂的加入，使金刚石晶体间形成以TiC、SiC、Fe、Co、Ni等为主要成分的结合桥，金刚石晶体以共价键形式镶嵌于结合桥的骨架中。通常将复合片制成固定直径和厚度的圆盘，还需对烧结成的复合片进行研磨抛光及其它相应的物理、化学处理。
②PCD刀片的加工:PCD刀片的加工主要包括复合片的切割、刀片的焊接、刀片刃磨等步骤。
切割工艺
由于PCD复合片具有很高的硬度及耐磨性，因此必须采用特殊的加工工艺。目前，加工PCD复合片主要采用电火花线切割、激光加工、超声波加工、高压水射流等几种工艺方法，其工艺特点的比较见表1。
表1 PCD复合片切割工艺的比较
|
工艺方法
|
工艺特点
|
|
电火花加工
|
高度集中的脉冲放电能量、强大的放电爆炸力使PCD材料中的金属融化，部分金刚石石墨化和氧化，部分金刚石脱落，工艺性好、效率高
|
|
超声波加工
|
加工效率低，金刚石微粉消耗大，粉尘污染大
|
|
激光加工
|
非接触加工，效率高、加工变形小、工艺性差
|
在上述加工方法中，电火花加工效果较佳。PCD中结合桥的存在使电火花加工复合片成为可能。在有工作液的条件下，利用脉冲电压使靠近电极金属处的工作液形成放电通道，并在局部产生放电火花，瞬间高温可使聚晶金刚石熔化、脱落，从而形成所要求的三角形、长方形或正方形的刀头毛坯。电火花加工PCD复合片的效率及表面质量受到切削速度、PCD粒度、层厚和电极质量等因素的影响，其中切削速度的合理选择十分关键，实验表明，增大切削速度会降低加工表面质量，而切削速度过低则会产生"拱丝"现象，并降低切割效率。增加PCD刀片厚度也会降低切割速度。

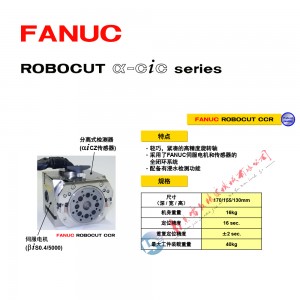

发那科慢走丝机械部（a-C400iB）
|
规格项目
|
a-C400iC
|
|
加工方式
|
浸渍加工／冲洗加工
|
|
***大工件尺寸
|
无升降门
|
标准
|
730 ´ 630 ´ 250mm
|
|
选项
|
-
|
|
有升降门
|
标准
|
730 x 585 x 250 mm
|
|
选项
|
-
|
|
***大工作物重量
|
500kg
|
|
工作台行程
|
400 ´ 300mm
|
|
Z 轴行程
|
255mm
|
|
UV 轴行程
|
±60mm ´ ±60mm
|
|
驱动电机
|
X/Y 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
U/V 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
Z 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
***大工作台进给速度
|
2000mm /min
|
|
使用线径
|
f0.1 ～ f0.3mm
（细线规格机：f0.05 ～ f0.3 mm）
|
|
线张力
|
200 ～ 2500g
（细线规格机：180 ～2500 g）
|
|
进线速度
|
1 ～15m/min
|
|
***小工作台移动量
|
0.0001mm
|
|
***大锥角
|
标准
|
±30°/ 80mm
|
|
选项
|
±45°/ 40mm
|
|
导线嘴
|
冲模导线嘴
|
|
***大线重量
|
标准
|
16kg（细线规格机：10kg）
|
| |
|
|
|
|
加工液处理装置
|
规格项目
|
a-C400iC
|
|
发货目的地
|
日本、CE、USA
|
|
加工液
|
离子交换水
|
|
水箱容量(L)
|
510L
|
|
过滤精度
|
1～3mm
|
|
过滤器
|
内压式过滤器 x 2
|
|
离子交换树脂
|
10 L x 1（标准）
|
|
加工液比电阻控制
|
(5.0～20) x 104Ωcm
|
|
外形尺寸
|
1000 ´ 1200 ´ 1730mm
|
