KYN28-12A高壓金屬鎧裝移開式開關柜
概述
KYN28-12(Z)鎧裝移開式交流金屬封閉開關設備(以下簡稱開關柜)適用于三相交流50Hz、3.6~12kV單母線分段系統的成套配電裝置，作為接受和分配網絡電能、并對電路實行控制、保護及監測，廣泛應于電力、冶金、石化、城建等行業中。
本開關柜滿足IEC298、GB3906、DL/T404等標準的有關要求，并具有完善的“五防”功能。本開關柜可配置VD4、3AH、EV12、VB2、VS1(ZN63A)、VDS(ZN63C)、ZN18(VK)等斷路器。

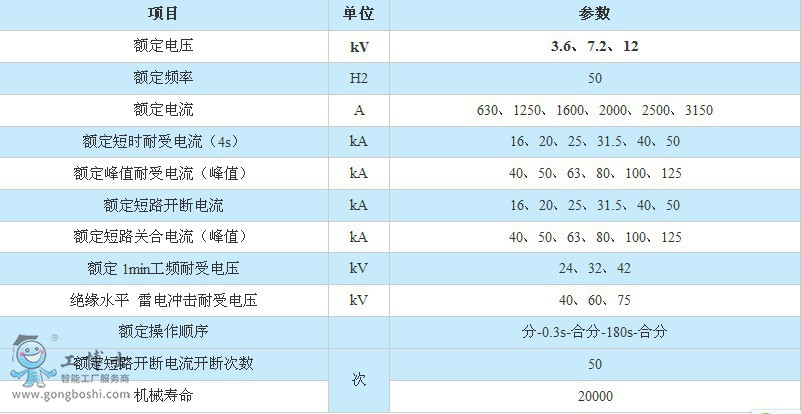

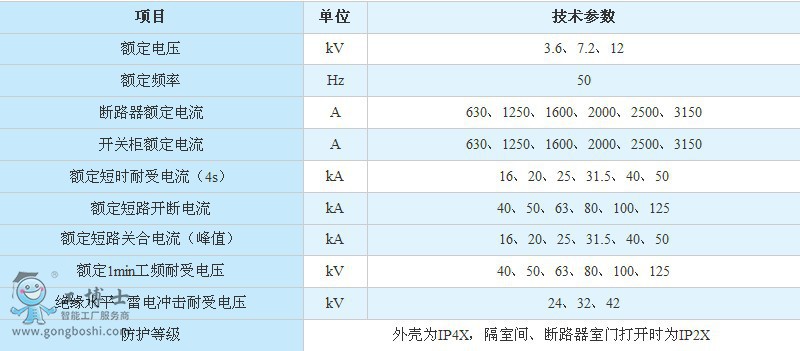

使用環境條件
環境溫度：高溫度+40℃，低溫度-10℃。
環境濕度：日平均相對溫度≤95％，月平均相對濕度：90％。
地震烈度：地震烈度不超過8度。
海拔高度：1000m以下。
周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染。
無經常性的劇烈振動場所。
在超過GB3906規定的正常的環境條件下使用時， 由用戶和制造廠協商。
結構簡述
本型號開關柜是按照GB3906-91中規定的鎧裝移開式設計、制造的。外殼的防護等級為IP4X；各個隔室的防護等級為IP2X。開關柜主要由柜體和可移開部件(簡稱小車)兩部分組成。
柜體
本型開關柜的柜體是裝配式結構，主要構件是用敷鋁鋅鋼板，經數控機床加工而成。由于采用了多重折彎工藝和拉鉚螺母、高強度螺栓等，使開關柜在保證足夠強度和剛性的同時，重量更輕，抵御有害氣體腐蝕的能力更強，而且外觀更加美觀。柜體結構按照柜內主要功能元件分隔為小車室，主母線室，電纜室 ( 電流互感器室)和繼電器室 (見圖2) 。除了繼電器室以外，其余各個隔室均設置通向柜頂?shù)氖鹿逝艢馔ǖ馈?/div>
小車室的底部設有小車軌道，供小車在柜內運動。隔室內安裝有主回路靜觸頭的觸頭盒與主母線室和電纜室相通。當小車在試驗位置或退出柜外時，活動簾板將靜觸頭蓋住，形成有效隔離；當小車從試驗位置向工作位置移動時，活動簾板自動打開，保證主回路順利連接。上、下活動簾板是獨立運動的，并且可以分別鎖定。因此，如果需要的話，檢修人員可以鎖定帶電側的簾板，檢修另一側的主回路靜觸頭。
主母線室內安裝三相矩形銅母線。各個開關柜的主母線室經會管連通，運行時各柜的主母線室之間是隔開的，可以避免一個間隔出現意外，禍及其他開關柜的擴展性事故發生。
電纜室內根據主回路方案的需要，可以安裝電流互感器，接地開關、帶電顯示裝置和固定主電纜用的構架、附件等。開關柜底板上開設有主電纜進入孔及可拆卸封板。本型開關柜每相可以并接l—3根單芯電纜。
繼電器室是用于安裝繼電保護、控制等二次元件的。小室的左側設有供控制電纜進出的線槽：在小室頂部設有小母線穿過孔，接線時頂蓋板可以翻轉，便于小母線安裝。繼電器室的門上可以安裝需要觀察的儀表裝置、經常操作的開關和嵌入式的繼電器等。
小車
根據小車上配置的主回路元件的不同，可以有斷路器小車、電壓互感器小車，隔離小車和計 量小車等。各類小車按模數積木式變化，同規格小車保證互換。小車在柜內有試驗 (斷開)位置和工 作位置兩個定位位置。小車的推進(退出) 采用蝸輪 副省力機構，操作輕便，靈活。小車移出柜外時，需要配置專用的轉運小車。
小車用轉運小車運入柜體后，首先定位于試驗 (斷開)位置，小車與柜體鎖定后，可以搖動推進機構，將小車推向工作位置。小車到達工作位置時，搖把搖動受阻，小車到位。小車的相關聯鎖機構保證只有斷路器處于分閘狀態，小車方可移動，只有小車在試驗 (斷開) 位置或工作位置定位后，斷路器方可合閘。
聯鎖
●本型開關柜設計了可靠的“五防”閉鎖系統。
A．?dāng)嗦菲鞯姆乐拐`合，分操作，我們建議通過采用帶紅、綠翻牌的斷路器控制開關實現。用戶如果習慣使用其他防誤措施，可以在訂貨時提出。
B．開關柜閉鎖保證斷路器小車在試驗或工作位置時，斷路器才能進行合、分操作，斷路器合閘后，小車將無法運動。防止了帶負荷推拉小車。
C．開關柜閉鎖保證僅當接地開關處在分閘位置時，小車才可以從試驗位置向工作位置移動；僅當小車處于試驗位置時，接地開關才可以進行合閘操作。此外，接地開關必要是，可以配置帶電顯示裝置。所以，可以防止帶電合接地開關及接地開關處于合閘狀態送電的誤操作發生。
D．開關柜閉鎖保證接地開關沒有合閘，柜前下門和柜后門都無法打開。從而防止了誤入帶電間隔。
●二次插頭副和小車位置的聯鎖。
開關柜柜體與小車的二次線路是通過二次插頭實現連接的。
二次插頭通過一根波紋伸縮管與小車連接； 二次插座裝設在柜體小車室的右上方。小車只有在試驗位置時，可以插上或拔下二次插頭。小車在工作位置時，聯鎖將二次插頭鎖定，使其不能拔下。如果二次電源沒有接通，斷路器的合閘機構可以被電磁鎖鎖定。
安裝及調整
●柜體單列時，柜前走廊以2．5米為宜，雙列布置時，柜間操作走廊以3米為宜。
●按工程需要與圖紙將開關柜運至預定位置，10臺以上的開關柜排應從中間部位開始。
●開關柜在運輸過程中應使用特定的運輸具，如吊車或叉車，嚴禁使用滾筒、橇杠，且嚴禁將車推入柜體一起搬運，手車只有在柜體安裝好以后再推入相應柜內。
●松開母線室頂部泄壓蓋的螺栓，卸下蓋板。
●拆去電纜封板。
●拆去二次線線槽的蓋板。
●卸下吊裝板及緊固件。
●在以上基礎上，一個接一個安裝開關柜，安裝不平度不得超過2mm。
●當開關柜已完全組合拼裝好后可用地腳螺栓將其與基礎構件相聯或用電焊或基礎構件焊牢。
母線的安裝
KYN口中置柜中的母線均采用分段矩形母線，在安裝時必須按照下列步驟進行：
●可清潔干燥的軟布將母線擦試干凈，檢查熱縮管或硫化涂覆表面是否有缺陷，在連接部位涂上導電膏或中性凡士林。
●一個接一個柜地安裝母線，將母線和對應的分支母線連接在一起，栓接時應插入合適的墊塊，用螺栓擰緊。
中置柜接地裝置的安裝。
●將各柜的接地母線連接在一起。
●在柜內連接所有需要接地的引線。
●將基礎構件與接地連接起來，超過10臺以上的必須有兩個以上的接地線。
電纜的安裝
●按電纜施工規范制作電纜頭并將其與柜內接線端連接。
●用電纜夾將電纜固定在電纜封板上，并緊固電纜封板。
開關柜安裝結束后的檢查
