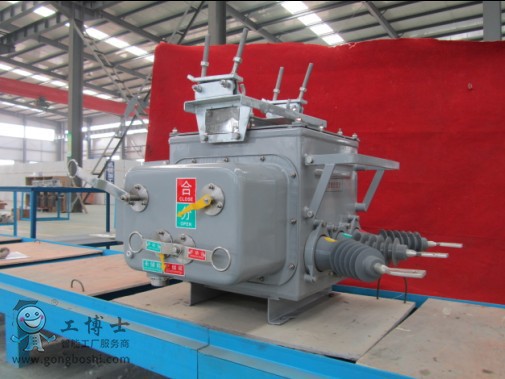

ZW20-12是ZW20-12柱上真空斷路器、FZW28F-12戶外分界真空負荷開關兩種產品改進的產品，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12型免維護負荷開關，成熟的不銹鋼箱式密封結構，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。該產品采用真空滅弧、SF6氣體作絕緣介質。斷路器還可與隔離開關組成組合斷路器，可配置智能控制器，自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器，是柱上斷路器的佳品。

本斷路器還具有強大的電力看門狗功能，替代了FZW28F-12戶外分界真空負荷開關所有功能，該產品真正的實現了電力看門狗，成為電力市場的獨具之佳作。





 產品結構

該產品由斷路器本體，操作機構和起吊裝置三部分組成。

1 斷路器本體結構斷路器本體結構由導電回路，絕緣系統,密封件及殼體組成(如圖1)導電回路由進線導電桿，導電夾，軟連結與真空滅弧室連接而成。本產品采用SF6氣體絕緣。進出線絕緣套管采用環氧樹脂和硅橡膠整體澆注，為減小開關體積，A，C兩相采用拐角套管，保證良好的外絕緣：內部采用復合絕緣結構，在不充SF6氣體的情況下也能達到相應的絕緣水平。本產品采用成熟的密封結構。機構罩及殼體上蓋采用沖壓成型槽密封，輸出指針軸采用雙層“0"型圈密封，進出線套管整體澆注，以保證良好的氣密性。

2 操動機構本產品操動機構為電動儲能，電動分合，同時具有手動儲能，手動分合，過流保護。整個結構由合閘彈簧，儲能系統，過流脫扣器，分合閘線圈，手動分合閘系統，輔助開關及指示器等部件組成

3 延shi器根據用戶要求，可以配置延shi器(又稱涌流控制器或定時限開關過流脫扣器)，使斷路器具更為良好的保護性能。可以調整涌流延shi時間，以躲過合閘涌流,調整過電流定值和過流動作延長時間：調整速斷電流倍數和速斷動作延shi時間。





產品特點

§ 城、農網改造的理想設備：

可與控制器配套實現遙控、遙測和遙調，實現四遙功能；

§ 操作靈活、方便：

本產品為電東儲能，電動合分，同時具有手動儲能，手動分合，并能近距離或遠距離遙控操作。

§ 開斷性能優越：

開斷短路電流20kA達30次。

§ 操作功率小，可靠性高：

全新設計的小型電動彈簧機構，機件數目和操作功（約30W左右）都降低到低水平。

§ 具有免維護特性：

斷路器主回路及二次元器件、操作機構均密封在SF6氣體（零表壓）中，不受外界環境影響。

§ 密封性能可靠：

采用成熟的密封結構技術，密封性能可靠。

§ 獨特的進出線方式：

采用硅橡膠套管，使接線端子之間絕緣距離充裕，外界絕緣性優良。

§ 使用安全：





使用條件

1 海拔高度：不超過2000m;

2 周?chē)�空氣溫度�?40°C～+40°C，日溫差：日溫變化不大于25°C。

3 風速:不大于35m/s;

4 無易燃，爆炸危險，強烈化學腐蝕物(如各種酸，堿或濃煙等)和劇烈震動的場所。
