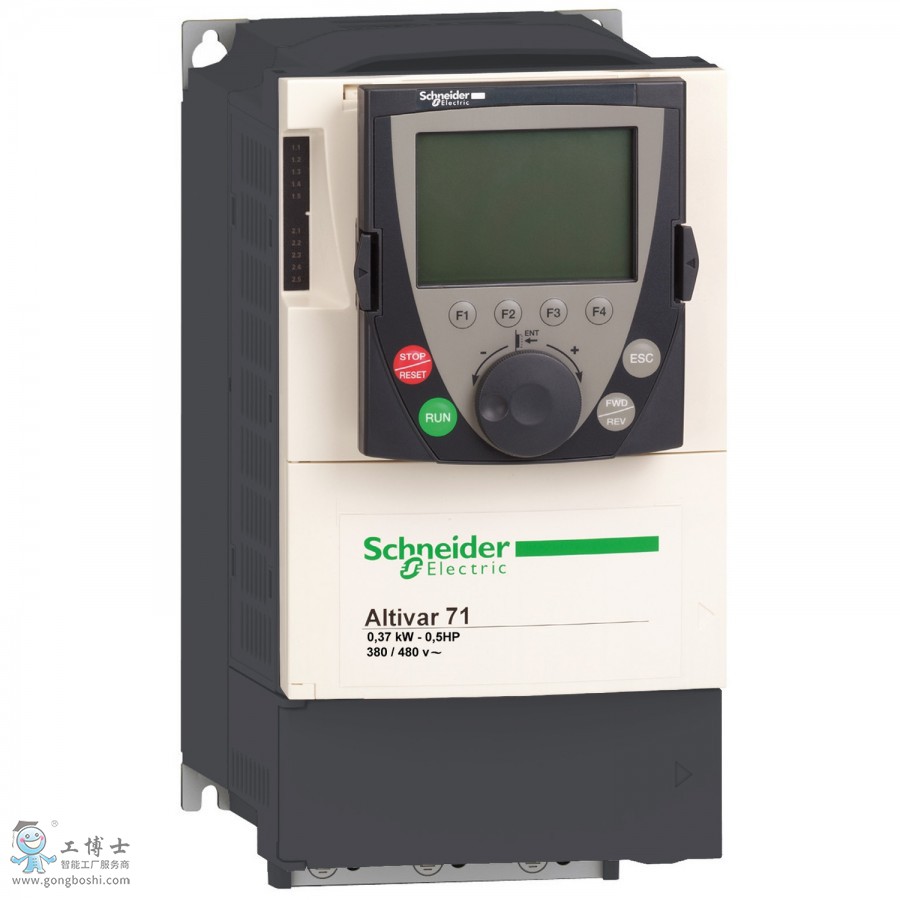

ATV71 0.37kW 3P 220VAC, 0.37KW ,普通涂层,中文面板,EMC,无电抗器

特性

三相同步电机与异步电机变频器，功率范围为0.75至630 kW

系列说明：

200V～220V: 0.37-75kW

380V～480V: 0.75-500kW

500V～690V: 2.2-630kW

通过带或不带传感器的磁通矢量控制进行速度调节

过电流能力: 150%, 60秒; 165%, 2秒

高级中文图形终端：纯文本，导航按钮，可配置的功能键，“简单起动”菜单，标配8国语言

�；さ缁氡淦灯�

“断电”安全功能，ATEX安全功能

超过150种功能可供使用：PID调节器，适用于移动、提升与快速定向运动的制动器控制...

集成Modbus与CANopen

输入/输出扩展卡，编码器接口卡

通讯卡：Profinet，EtherCat，Profinet，Modbus TCP Daisy Chain，Ethernet/IP，DeviceNet，Profibus DP V1，Uni-Telway/Modbus，Interbus-S，CC-Link

内置控制器可编程卡"

优势

"高过转矩重载应用产品

超宽的电压范围:

380-15%～480+10%, ***大允许电网跌落：50%

超宽的工作环境温度范围：不降容允许温度为50℃，降容可达60℃

内置制动单元达160kW

可使用CI卡或ATV-IMC卡(可编程控制器), 实现各种复杂要求的功能

标配起重应用宏: 完美的抱闸逻辑控制

全系列内置EMC滤波器

标配直流电抗器 (380V产品)，抑制谐波

齐全的通讯协议: 标配Modbus和CANopen, 支持所有主流工业总线

对于所有通讯网络、应用软件、用户…开放

ATV 71能够为您的所有特定需求提供设计精巧的解决方案"

应用

高性能应用（恒转矩重载）：冶金钢铁、石化、化工、电力、煤炭、矿业、有色金属、起重、建筑机械、纺织机械、塑料机械、食品饮料、印刷包装、机床、造纸、物料输送
施耐德

主要信息
产品系列	Altivar 71
产品类型	变频器
应用领域	复杂的高功率机械
组件名称	ATV71
电动机功率 (kW)	0.37 kW, 3 相在…上 200...240 V
电机功率	0.5 hp, 3 相在…上 200...240 V
maximum motor cable length	50 m 屏蔽电缆 100 m 非屏蔽电缆
power supply voltage	200...240 V - 15...10 %
电网相数	3 相
线路电流	3.1 A 适用 240 V 3 相 0.37 kW / 0.5 hp 3.5 A 适用 200 V 3 相 0.37 kW / 0.5 hp
EMC 滤波器	集成的
组装方式	带散热片
视在功率	1.3 kVA 在…上 240 V 3 相 0.37 kW / 0.5 hp
预期线路Isc	5 kA 适用 3 相
额定输出电流	3 A 在…上 4 kHz 230 V 3 相 0.37 kW / 0.5 hp
***大瞬变电流	4.5 A 适用 60 s 3 相 0.37 kW / 0.5 hp 4.9 A 适用 2 s 3 相 0.37 kW / 0.5 hp
输出频率	0.1…599 Hz
额定开关频率	4 kHz
开关频率	1...16 kHz 可调 4...16 kHz 有
异步电机控制配置文件	ENA系统（能量适配系统）的不平衡机器无传感器的通量矢量控制(SFVC) （电压或电流矢量）电压/频率比例（2或5点）带传感器的通量矢量控制(FVC) (电流矢量)
极化方式	无阻抗适用对任何数据中心建模

补充信息
产品功能	同步电机异步电机
power supply voltage limits	170…264 V
power supply frequency	50...60 Hz - 5...5 %
power supply frequency limits	47.5...63 Hz
速度范围	1…100 适用异步电机处于开环模式下, 无速度反馈 1…1000 适用异步电机在带编码器反馈的闭环模式下 1…50 适用同步电机处于开环模式下, 无速度反馈
速度精度	+/- 0.01 % 标称速度在带编码器反馈的闭环模式下 0.2 Tn 至 Tn +/- 10 % 标称滑距不带速度反馈 0.2 Tn 至 Tn
扭矩精度	+/- 15 % 处于开环模式下, 无速度反馈 +/- 5 % 在带编码器反馈的闭环模式下
瞬时过转矩	170 % 标称电机转矩的 +/- 10 % 适用 60 s 每10分钟 220 % 标称电机转矩的 +/- 10 % 适用 2 s
制动力矩	<= 150 % 带有制动或起重电阻器 30 % 不带制动电阻器
同步电机控制配置模式	矢量控制无速度反馈
调节回路	PI监控
电机滑差补偿	不可用电压/频率比（2 或 5 点）可抑制可调自动无论负载情况
diagnostic	1 个LED (红色)设备电压:
输出电压	<= 电源电压
隔离	电源与控制之间的电路
type of cable for mounting in an enclosure	带有一个NEMA 1类套件: 3 线UL 508 电缆在…上 40 °C, 铜 75 °C / PVC 带有一个 IP21 或 IP31 套件: 3 线IEC 电缆在…上 40 °C, 铜 70 °C / PVC 不带安装套件: 1 线IEC 电缆在…上 45 °C, 铜 70 °C / PVC 不带安装套件: 1 线IEC 电缆在…上 45 °C, 铜 90 °C / XLPE/EPR
电气连接	端子, 夹紧力: 2.5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 端子, 夹紧力: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
紧固扭矩	0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 1.4 N.m, 12.3 lb.内部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
电源	内部电源用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, �；だ嘈�: 过载和短路�；� 内部电源: 24 V 直流 (21…27 V), <200 mA, �；だ嘈�: 过载和短路�；�
模拟量输入数量	2
模拟量输入类型	AI1-/Al1+ 双极差分电压: +/- 10 V 直流 24 V *大, 分辨率 11位+符号位 AI2 软件-可配置电流: 0...20 mA, 阻抗: 242 , 分辨率 11 位 AI2 软件-可配置电压: 0...10 V 直流 24 V *大, 阻抗: 30000 , 分辨率 11 位
input sampling time	2 ms +/- 0.5 ms (AI1-/Al1+) - 模拟输入 2 ms +/- 0.5 ms (Al2) - 模拟输入 2 ms +/- 0.5 ms (LI1...LI5) - 离散输入 2 ms +/- 0.5 ms (LI6)如果配置为逻辑输入的话 - 离散输入
响应时间	<= 100 ms 在 STO (安全转矩关闭) 内 AO1 2 ms, 公差 +/- 0.5 ms 适用模拟输出 R1A, R1B, R1C 7 ms, 公差 +/- 0.5 ms 适用离散量输出 R2A, R2B 7 ms, 公差 +/- 0.5 ms 适用离散量输出
absolute accuracy precision	+/- 0.6 % (AI1-/Al1+) 用于60 °C的温度变动 +/- 0.6 % (AI2) 用于60 °C的温度变动 +/- 1 % (AO1) 用于60 °C的温度变动
线性度误差	***大值 +/- 0.15 % (AI1-/Al1+, AI2) +/- 0.2 % (AO1)
模拟量输出数量	1
模拟量输出型号	AO1 软件-可配置逻辑输出 10 V 20 mA AO1 软件-可配置电流 0...20 mA, 阻抗: 500 , 分辨率 10 bits AO1 软件-可配置电压 0...10 V DC, 阻抗: 470 , 分辨率 10 bits
离散量输出数量	2
输出型式	可配置的继电器逻辑: (R1A, R1B, R1C) NO/NC - 100000 次可配置的继电器逻辑: (R2A, R2B) NO - 100000 次
***小开关电流 [Imin]	3 mA 在…上 24 V DC 适用可配置的继电器逻辑
***大开关电流	R1, R2: 2 A 在…上 250 V AC 感性负载量, cos phi = 0.4 R1, R2: 2 A 在…上 30 V DC 感性负载量, cos phi = 0.4 R1, R2: 5 A 在…上 250 V AC 阻性（负载）量, cos phi = 1 R1, R2: 5 A 在…上 30 V DC 阻性（负载）量, cos phi = 1
离散量输入数量	7
数字量输入类型	LI1...LI5: 可编程 24 V 直流和 1 级 PLC, 阻抗: 3500 LI6: 开关-可配置 24 V 直流和 1 级 PLC, 阻抗: 3500 LI6: 开关可配置 PTC 探头 0…6, 阻抗: 1500 PWR: 安全输入 24 V 直流, 阻抗: 1500 符合 ISO 13849-1 d 级
离散量输入逻辑	负逻辑 (漏) (LI1...LI5), > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源) (LI1...LI5), < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏) (LI6)如果配置为逻辑输入的话, > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源) (LI6)如果配置为逻辑输入的话, < 5 V (状态 0), > 11 V (状态 1)
加速和减速倾斜	S, U 或自定义从 0.01 至 9000 s 独立线性可调超出刹车能力时的坡道自适应，采用电阻
制动至停止	采用直流注入
保护类型	防止超出限制速度: 驱动防止输入相位丢失: 驱动控制电路上制动: 驱动输入断相: 驱动线路电源过压: 驱动总线供电欠压: 驱动输出相线和接地之间的过流: 驱动过热�；�: 驱动直流总线过压: 驱动电机各相线之间短路: 驱动热�；�: 驱动电机断相: 马达拆卸电源: 马达热�；�: 马达
绝缘电阻	> 1 m 接地 1 分钟 500 V 直流
频率分辨率	模拟量输入: 0.024/50 Hz 显示单元: 0.1 Hz
通讯端口协议	CANopen 对任何数据中心建模
端口类型	1 RJ45 (前面板) 适用对任何数据中心建模 1 RJ45 (接线端) 适用对任何数据中心建模 RJ45的针型SUB-D 9 适用 CANopen
物理接口	2线制RS485 适用对任何数据中心建模
传输帧	RTU 适用对任何数据中心建模
传输率	4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用对任何数据中心建模接线端 9600 bps, 19200 bps 适用对任何数据中心建模前面板 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen
数据格式	8 位, 1 停止, 偶校验适用对任何数据中心建模前面板 8 位, 奇偶或无可配置的校验适用对任何数据中心建模接线端
地址数	1…127 适用 CANopen 1…247 适用对任何数据中心建模
访问方法	从（站） CANopen
标识	CE
操作位置	垂直方向 +/- 10°
高度	230 mm
深度	175 mm
宽度	130 mm
产品重量	3 kg
选项卡	通信卡适用 CC-Link 控制器内可编程卡通信卡适用 DeviceNet 通信卡适用 Ethernet/IP 通信卡适用 Fipio I/O 扩展卡通信卡适用 Interbus-S 编码器的接口卡通信卡适用 Modbus Plus 通信卡适用 Modbus TCP 通信卡适用 Modbus/Uni-Telway 起重机防摇卡通信卡适用 Profibus DP 通信卡适用 Profibus DP V1

环境
噪音等级	43 dB 符合 86/188/EEC
绝缘性能	2830 V DC 接地和电源接线端之间 4230 V DC 控制和电源接线端之间
电磁兼容性	1.2/50和8/20 µs复合波（测试）级别 3 符合 IEC 61000-4-5 抗射频场引起的传导波动级别 3 符合 IEC 61000-4-6 抗快速瞬变级别 4 符合 IEC 61000-4-4 静电放电抗干扰级别 3 符合 IEC 61000-4-2 射频电磁场辐射抗扰度试验级别 3 符合 IEC 61000-4-3 电压下降与断路抑制测试符合 IEC 61000-4-11
符合标准	EN 61800-3 环境 1 级别 C2 EN/IEC 61800-5-1 EN 55011 A 类第 1 组 EN/IEC 61800-3 IEC 60721-3-3 第 3S2 类 EN 61800-3 环境 2 级别 C2 IEC 60721-3-3 第 3C1 类 UL 类型 1
产品认证	GOST UL NOM 117 C-Tick CSA
污染等级	2 符合 EN/IEC 61800-5-1
IP 保护等级	IP20 在上方部件封盖上不带盲板符合 EN/IEC 60529 IP20 在上方部件封盖上不带盲板符合 EN/IEC 61800-5-1 IP21 符合 EN/IEC 60529 IP21 符合 EN/IEC 61800-5-1 IP41 在上方部件符合 EN/IEC 60529 IP41 在上方部件符合 EN/IEC 61800-5-1 IP54 对下面的部件符合 EN/IEC 60529 IP54 对下面的部件符合 EN/IEC 61800-5-1
抗振动	1 gn (f= 13…200 Hz) 符合 EN/IEC 60068-2-6 波峰至波峰 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6
抗冲击	15 gn 适用 11 ms 符合 EN/IEC 60068-2-27
相对湿度	5…95 % 无冷凝符合 IEC 60068-2-3 5…95 % 无滴水符合 IEC 60068-2-3
环境温度	-10…50 °C (无)
贮存环境温度	-25…70 °C
工作海拔	<= 1000 m 无 1000...3000 m 电流降额 1%/100m

包装单位
包装1的单位类别	PCE
包装1的数量	1
包装1的重量	4.181 kg
包装1高度	23.5 cm
包装1宽度	24.5 cm
包装1长度	30.5 cm
包装2的单位类别	S06
包装2的数量	10
包装2重量	54.81 kg
包装2高度	73.5 cm
包装2宽度	60 cm
包装2长度	80 cm
