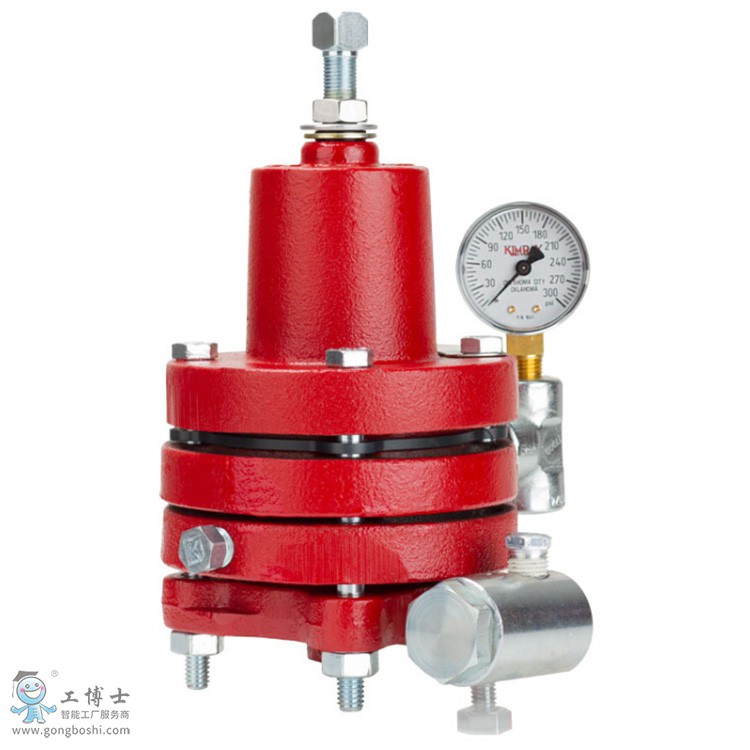

KIMRAY 30指挥器-低压
这种指挥器常用于Kimray压力调节器组件。可在控制阀前端安装指挥器，从而控制上游或下游。这类指挥器的压力传感范围单位可从盎司到高压。
应用及特点:
低压气动压力控制器，当监控压力低于或高于设定点时，输出气动信号。
与气关或气开高、低压阀组合为背压、减压控制阀，控.上游或下游压力恒定。
单点调节，便捷控制，配置供气过滤器 间歇呼吸式结构，呼吸气可收集
正、反作用现场转换，不需增加任何零件，30HPG增加放空层，隔绝控制压力和供气压力，防止窜压，灵敏度高达8:1 (输出压力变化:控制压力变化)
�？榛峁�，只需更换弹簧，即可实现调压范围改变
易维护，可远控安装
产品原理：
以30HPG压力控制器为例，指挥器由薄膜组件和三通式阀芯阀座组成。其中，薄膜组件被指挥器薄膜和调节薄膜支撑。弹簧作用在指挥器薄膜上部，与作用在其下部有效面积(指挥器薄膜-调节薄膜)的控制压力(蓝色)平衡。
当控制压力(蓝色)下降时，指挥器弹簧使薄膜组件下移，指挥器阀芯小球关闭上部阀座(黄色到大气)，打开下部阀座(紫色到黄色) ,输出压力(黄色)增大.其作用在平衡薄膜下侧，以平衡由于控制压力微量减小失去的向上的力，指挥器薄膜组件重新回到上下阀座都关闭的位置。
当控制压力微小增大,指挥器阀芯打开上阀座,关闭下阀座，以减小输出压力，获得重新平衡。
