KTM EF190FE系列二片式、全通径球阀特点以及设置说明
带法兰分体式球阀 - 逸散性排放认证和火灾安全测试 ，高性能、二片式球阀，适用于要求防火
和逸散性排放的工艺应用
SEALMASTER® 阀杆密封设计
使用寿命极高的阀杆密封设计配有双密封系统，我们KTM EF190FE高性能球阀的卓越性能主要得 益于为其提供主要密封的独特SEALMASTER® 阀杆密封。其特殊的设计和构造可防止因管线流体 渗透而导致泄漏。该布置的顶部设有充当二级密封的V型环阀杆填料。一套膜片式弹簧垫圈自动 恒定地压紧密封，以对不同磨损、压力及温度波动进行调节。我们的球阀结构牢固，防止逸散性 泄漏。
SEALMASTER® 说明
实时加载的SEALMASTER®由3部分组成：(A)一个杯状圆锥PFA/TFE材料上推力密封；(B)一个杯状 圆锥烧结的SS316中心载荷环；以及(C)一个扁平的不锈钢/TFE材料下推力密封。拧紧时，实时加 载的阀杆上拉并压缩阀杆推力密封。这时上下推力密封的材料被挤压到阀杆与阀体外壳之间(参见 右侧图1 - 6)。下推力密封底部与阀杆法兰顶部表面平滑，这两个面之间的转动使阀杆推力密封' 静止'，从而获得较好的密封。随着转动继续，部件固定并持续保持密封的使用性能。

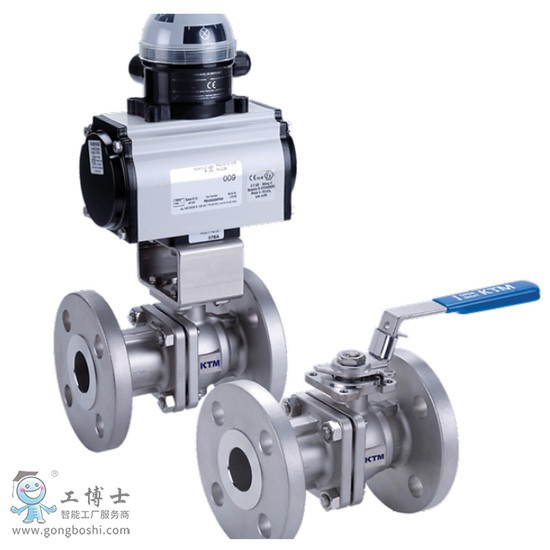

产品图片：
特点
• 带法兰的二片式分体球阀
• 符合ASME B16.35和EN 12516-1标准
• 压力额定值: - ASME Class 150/300 - DIN PN 10/16/25/40
• 口径范围 DN 15 至 DN 300 (NPS ½ 至 NPS 12) - 全通径
• 火灾测试和认证依据API 607 和 ISO 10497
• 双阀杆密封设计符合ISO 15848-1 Class BH C03 要求 (2500开关次数，包括温度循环)
• 双阀体密封包括PTFE密封和第二级石 墨火灾安全密封
• 碳钢或不锈钢阀体材料
• 精密铸造阀体 DN 15 至 DN 100 (NPS ½ 至 NPS 4)
• 砂型铸造阀体 DN 125 至 DN 300 (NPS 5 至 NPS 12)
• 标准球阀符合PAS1085规范D类
• 符合ISO 5211 / EN 15081标准的顶部安装法兰 (外对中)，方便与执行机构直接安装
• 获得 ‘SEALMASTER’ 阀杆密封
• 防吹出阀杆设计
• 符合ISO 17292标准的防静电设计
• 多种阀座材料可选
• EN 12266-1 A级密封
• 所有阀门标配锁定装置
• 获得‘POSILOCK’ 手柄用于DN 15 至 DN 50 (NPS ½ 至 NPS 2)，全通径的阀门
