azbil阿自倍尔 三通调节阀 AMT
概述：
AMT 型三通调节阀可用于分流和合流。调节阀配用多弹簧式薄膜执行机构，结构小，输出力大。它可以用于锅炉的温度控制等场合。
标准技术参数：
型号：AMT( 合流三通调节阀 )
阀 体
型式
三通型铸造球阀
公称尺寸= 1, 1½, 2, 2½, 3, 4, 5, 6 英寸
额定压力
JIS 10K, 20K, 30K
ANSI Class 150, 300
JPI Class 150, 300
连接方式
法兰连接： FF, RF
材 料
FC200, SCPH2, SCS13A, SCS14A

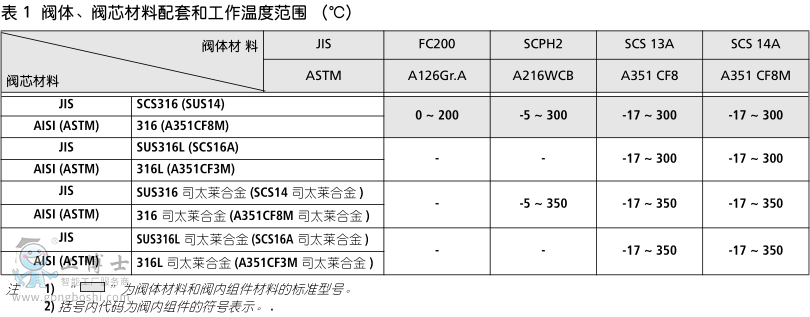

阀体、阀芯材料配套和工作温度围，参考表 1
上 阀 盖
普通型 (-17 ~ +230 ℃ )
伸长型 (+230 ~ +350 ℃ )
注 工作温度不要超过各种材料其特定的范围。
压盖形式
螺栓压紧式
填料 | 润滑油
不用润滑油的填料： V 型 PTFE 或者 PTFE 编织填料
使用润滑油的填料：石墨填料
注 PTFE: 聚四氟乙烯
垫 片
型式：锯齿型垫片
材料： S15C SUS316, SUS316 (PTFE
阀内组件
阀 芯
三通线性 V 型 （LV）
材 料
SUS316 (SCS14), SUS316L (SCS16)
SUS316 (SCS14) 堆焊司太莱合金
SUS316L (SCS16) 堆焊司太莱合金
注 1) 括号内的代码是阀内组件的符号表示。
2) 对于需要堆焊司太莱合金的介质情况，请参考图 1 。
执行机构
型 式
单作用薄膜执行机构 （HA， PSA1 型）
作 用
正作用或者反作用
膜片材料
乙丙橡胶
弹簧量程
20 - 98 kPa {0.2 - 1.0 kgf/cm ² },
80 - 240 kPa {0.8 - 2.4 kgf/cm ² }
