azbil阿自倍尔 低噪音筒型调节阀 ACN 型
概述：
ACN 型低噪音套筒调节阀主要用于压缩性流体（比如蒸汽，空气和天然气等气体）场合，可以显著减少噪音。为适应气体“节流”和“扩散与膨胀”，套筒上设有大量的小孔来达到理想的压降。流体通道呈 S流线型，还设有一个改善套筒周围流体平稳流动的导流翼，压降损失小，可以允许有大的 Cv 值。阀芯利用压力平衡结构，通过小的执行机构的推力来控制高压差工艺条件。调节阀配用多弹簧式薄膜执行机构，结构小，输出力大。ACN 型调节阀结构紧凑、低噪音、动态稳定性好，特别适合于对高温、高压或高压差工艺管线的控制。
标准技术参数：
阀 体
型 式
直通型铸造球阀
公称尺寸：1½, 2, 2½, 3, 4, 5, 6, 8 英寸
额定压力：
JIS 10K,16K,20K,30K,40K
ANSI Class 125,150,300,600
JPI Class 125,150,300,600
连接方式：
法兰连接：FF,RF,RJ,LG
槽沟面（凹形）
嵌入式（凹形）
焊接型：SW(1½, 2 英寸 )，BW（2½~8 英寸）
材 料：
阀体、阀芯材料配套和工作温度范围。
上 阀 盖：
普通型（-17~+230℃）

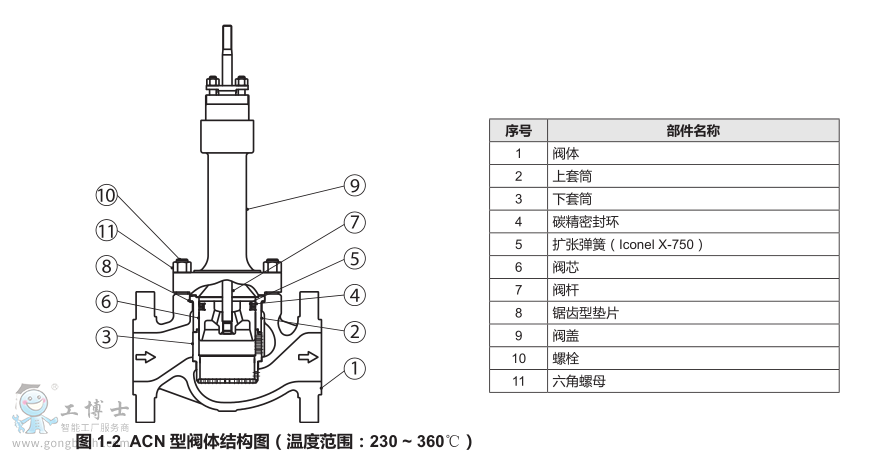

伸长 I 型（230~360℃和 -45~-17℃）
伸长 II 型
整体铸造型（-100~-45℃）,
焊接型（-196~-100℃）
注：工作温度不要超过各种材料其特定的范围。
压盖形式：
螺栓压紧式
填料 / 润滑油：
不用润滑油的填料：
V 型 PTFE 或者 PTFE 编织填料
使用润滑油的填料：
