azbil阿自倍尔 小口径单座调节阀 HLS型
概述：
CV3000 系列 HLS 型小口径单座调节阀是为重负荷工况而设计的。阀体结构紧凑，流体通道呈 S 流线型，压降损失小，流通量大，可调范围广，流量特性精度高。阀芯可以选取宽泛的 Cv 值。阀座关闭性能符合 IEC 和JIS标准。调节阀配用多弹簧式薄膜执行机构，结构小、输出力大。HLS型调节阀广泛应用于高低温，高压场合下的小流量稳定控制。
标准技术参数:
阀 体
型 式
直通型，铸造球阀
公称尺寸
1/2, 3/4, 1 英寸
额定压力
JIS 10K, 16K, 20K, 30K, 40K
ANSI Class 125, 150, 300, 600
JPI Class 125, 150, 300, 600
连接方式
法兰连接：FF, RF, RJ, LG
槽沟面 （凹形）
嵌入式 （凹形）
焊接型：SW, BW
螺纹连接 : Rc
材 料
阀体、阀芯材料配套和工作温度范围，参考第 4 页表 1
上 阀 盖
普通型 （-17~230 ℃）
伸长 I 型
(-45~-17 ℃和 230~566 ℃）
伸长 II 型
整体铸造型 （-100~-45 ℃）
焊接型 （-196 ~-100 ℃）
波纹管型
（工作温度和压力范围，参照图 2 ）
注 ) 工作温度不要超过各种材料其特定的范围。
压盖形式
螺栓压紧式
填料 | 润滑油
不用润滑油的填料：
V 型 PTFE 或者 PTFE 编织填料
使用润滑油的填料：
石棉编织填料，石墨填料
注 ) PTFE ：聚四氟乙烯
垫 片
型 式
平型，锯齿型
材 质
碳 钢 （S15C） ，不 锈 钢 （SUS316， SUS316L，
SUS329J1），铜，铝，钛，哈氏 C，或可洛依合金 20

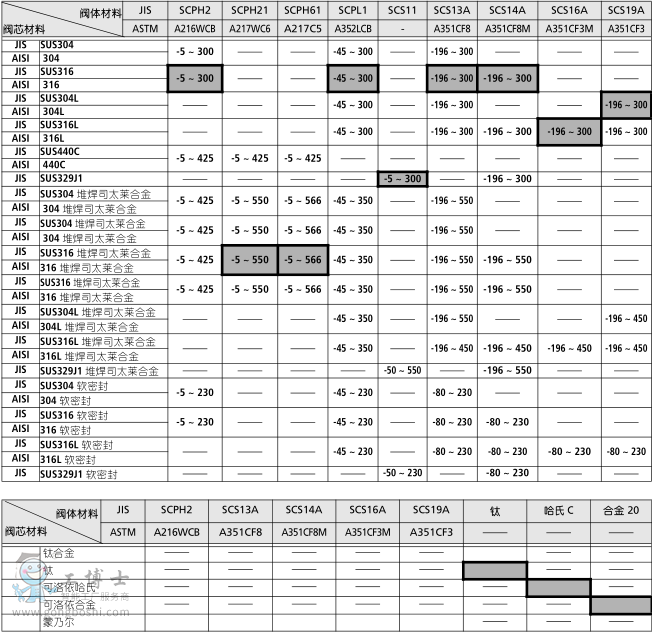

阀体、阀内件材料配套和工作温度范围 （℃）
