主要特點



該電能表采用高性能計量芯片，小電流計量精度高，溫度和頻率變差小，具有性能穩定、功能豐富、抗干擾能力強的特征，在操作便捷、自檢糾錯、數據安*全及用電異常分析等方面精心設計，支持交直流自適應輔助電源供電。其采用全密封的結構及外殼，可以滿足嚴酷的高低溫交變濕熱環境應用。

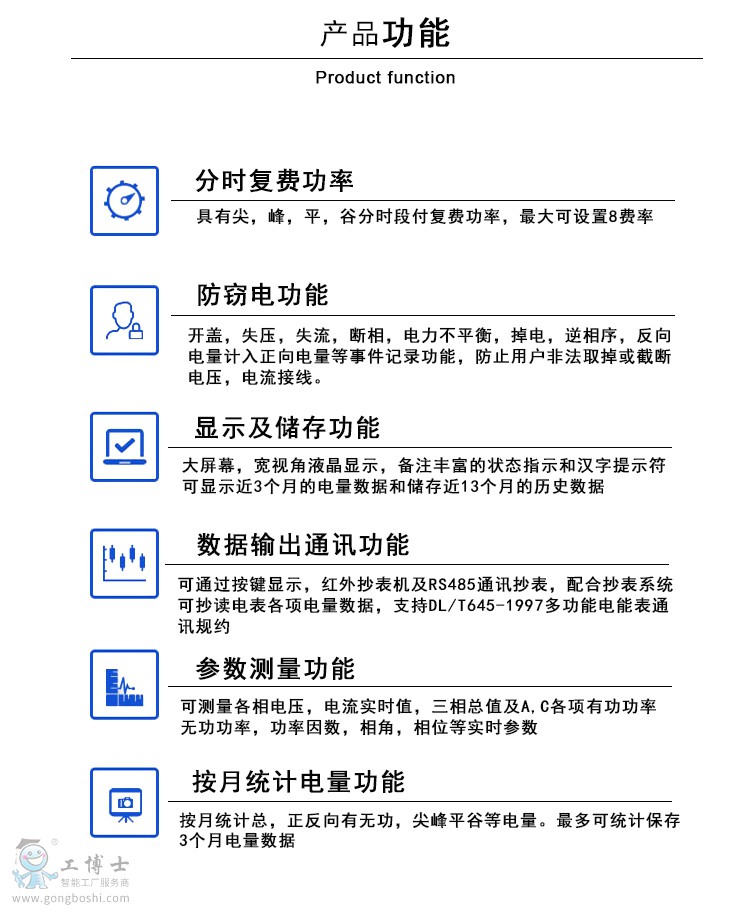

主要功能



支持雙路RS-485、遠紅外通信；

分時計量有功、無功電能，可存儲13個月歷史電量數據。

記錄醉大需量及出現時間。

醉大8費率，支持當前套、備用套兩套費率時段切換；

電量、時鐘等關鍵數據多備份存儲,具有自檢和糾錯功能；

可記錄電壓、電流、電量等6類負荷曲線數據；

全面、豐富的事件記錄，具備強磁場檢測、開蓋檢測等防竊電監控和記錄；

具備電網異常、電表故障事件的聲、光、輔助端子報警提示功能；

停電后可通過按鈕、手抄器喚醒顯示，可遠紅外抄表；

AC/DC自適應輔助電源供電，上電后由輔助電源優先供電。

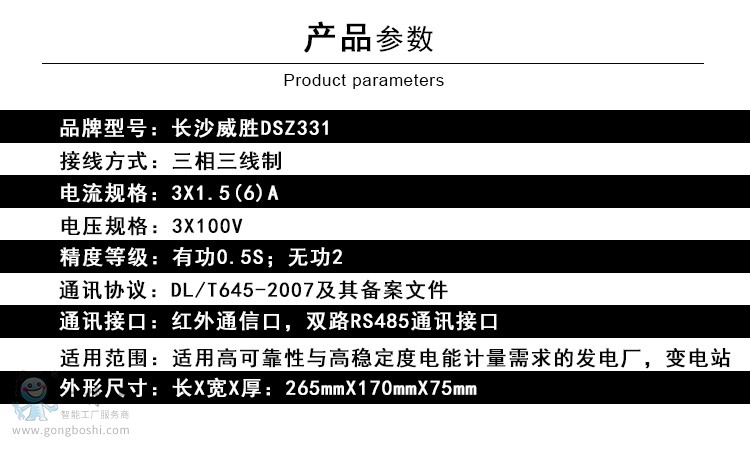

技術參數





技術參數項目     項目內容

技術標準     GB/T17215.321-2008；GB/T17215.322-2008、GB/T17215.323-2008、DL/T614-2007

準確度等級     有功：0.2S、0.5S級、1級；無功：2級

參比電壓     3×57.7V/100V；3×100V；3×220/380V

電流規格     互感器接入式：0.3(1.2)A；1(2)A；1.5（6）A；5(6)A；

直通式：5(20)A、5(60)A、10(40)A、15(60)A、20(80)A

工作頻率     (50±2.5)Hz

工作電壓范圍     0.8Un～1.2 Un

極限工作電壓范圍     0.7 Un～1.3 Un

輔助電源電壓范圍     100～240V （AC/DC自適應）

工作溫度     -25℃～+60℃

極限工作溫度范圍     -40℃～+70℃

功耗     ＜1.5W；6VA

時鐘誤差     ≤0.5s/d

通信協議     DL/T645-2007及其備案文件

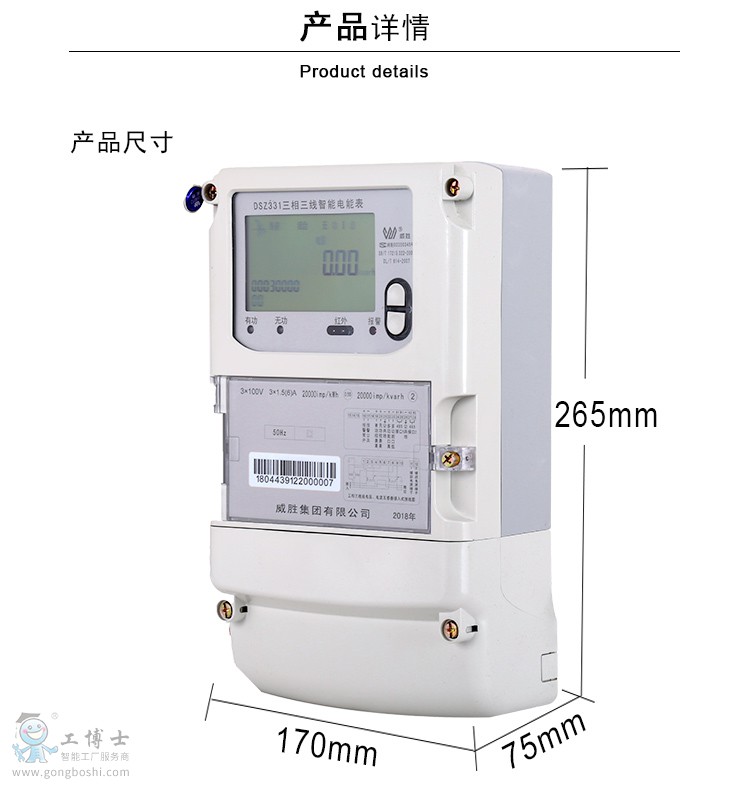

外形尺寸     長×寬×厚：265mm×170mm×75mm（2009標準）
